MAX FRANK Coupler
Mechaninis armatūros sujungimas ir inkaravimas srieginėmis movomis
Srieginės movos naudojamos ten, kur įprasta užlaida neįmanoma ar neleidžiama, arba kai strypo skersmuo neleidžia atlenkti. Jungtį sudaro strypas su sumontuota mova pirmam statybos etapui ir tęsiamasis strypas, įsukamas antrame etape.
Efektyvus ir ekonomiškas būdas sujungti armatūrą esant nuolatinėms ir dinaminėms apkrovoms.
MAX FRANK
Privalumai
- Greitas ir paprastas montavimas
- Visiems įprastiems skersmenims – nuo 12 iki 40 mm
- 100 % jėgos perdavimas – „bar break“
- Nemažinamas strypo skerspjūvis
- Nereikia specialių pozicionavimo movų
- Atitinka EN 1992-1-1 (EC2), ACI 318 1–2 tipą, bandymai pagal ISO 15835
Sistemos schema
Variantai
MAX FRANK Coupler · 5 tipai
- 01

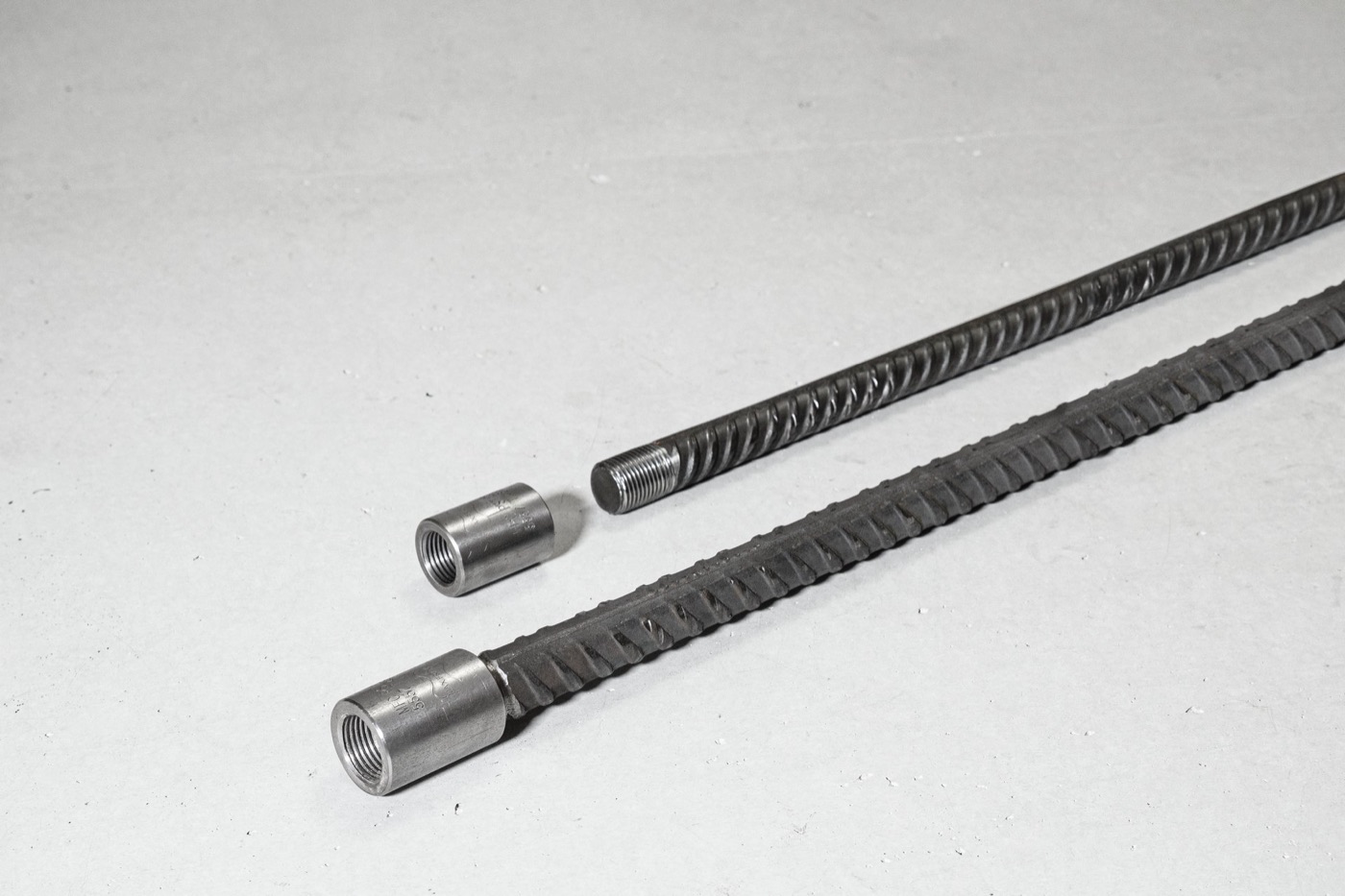

Standartinė jungtisLaisvai sukama jungtis: pirmame etape įbetonuojamas srieginis strypas, antrame tęsiamasis strypas įsukamas. - 02

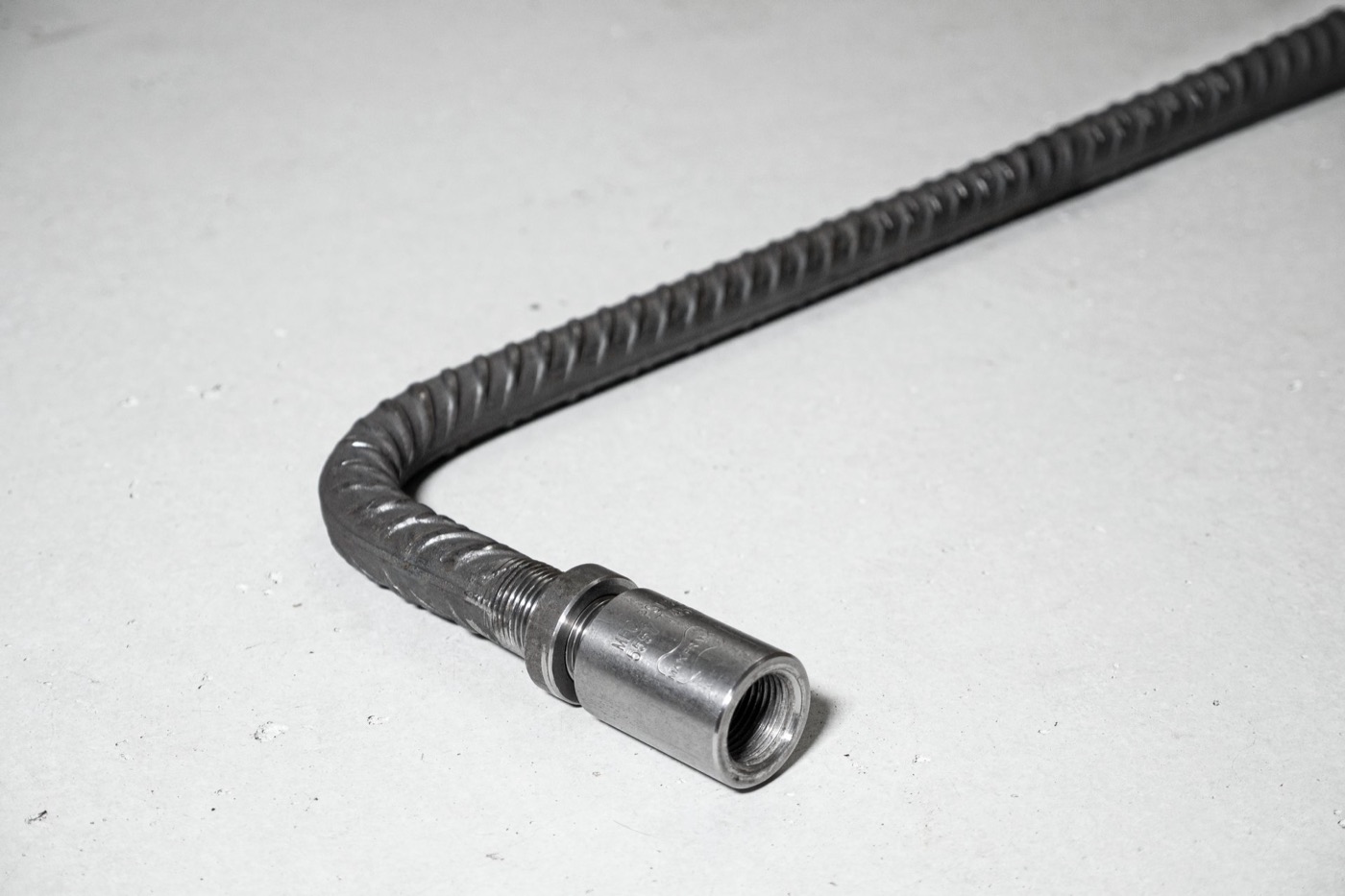

Pozicionavimo jungtisKai tęsiamojo strypo sukti negalima: naudojama kontrveržlė, atskiros pozicionavimo movos nereikia. - 03

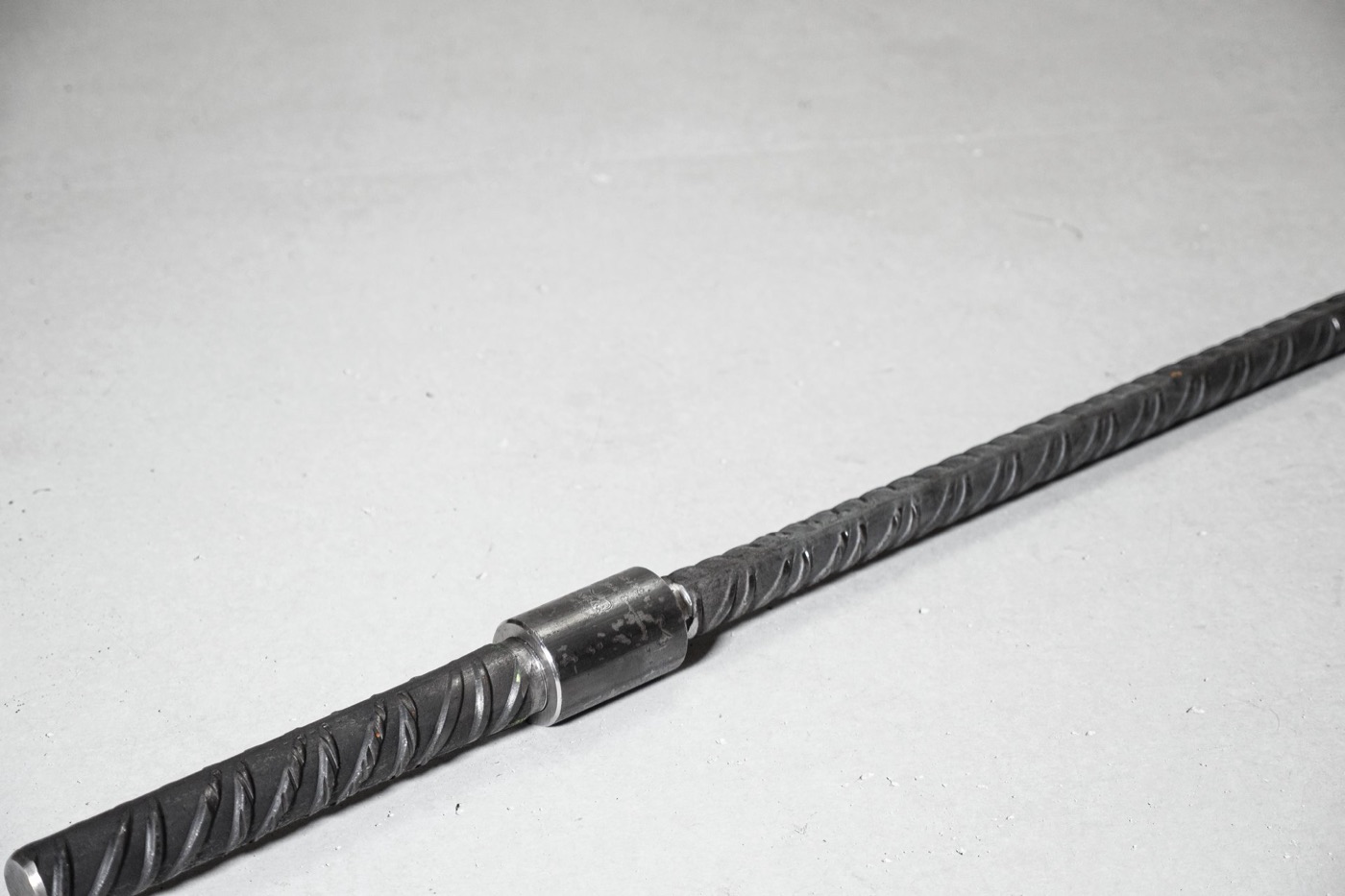

Redukcinė jungtisSkirtingo skersmens strypams sujungti, dažnai kolonose ir tarpaukštinėse jungtyse. - 04

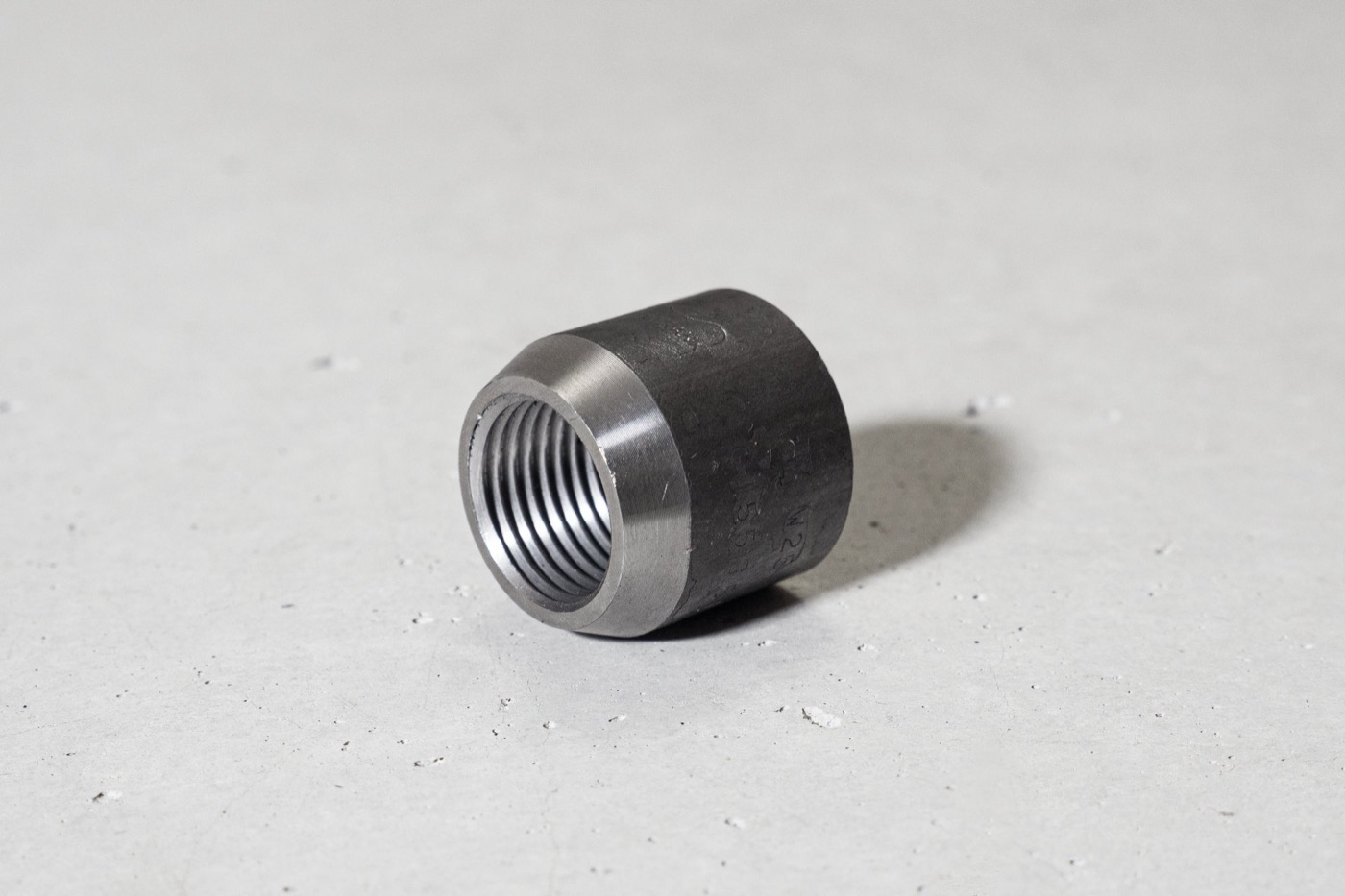

Privirinama movaArmatūros prijungimui prie plieninių elementų; iš suvirinamo plieno. - 05

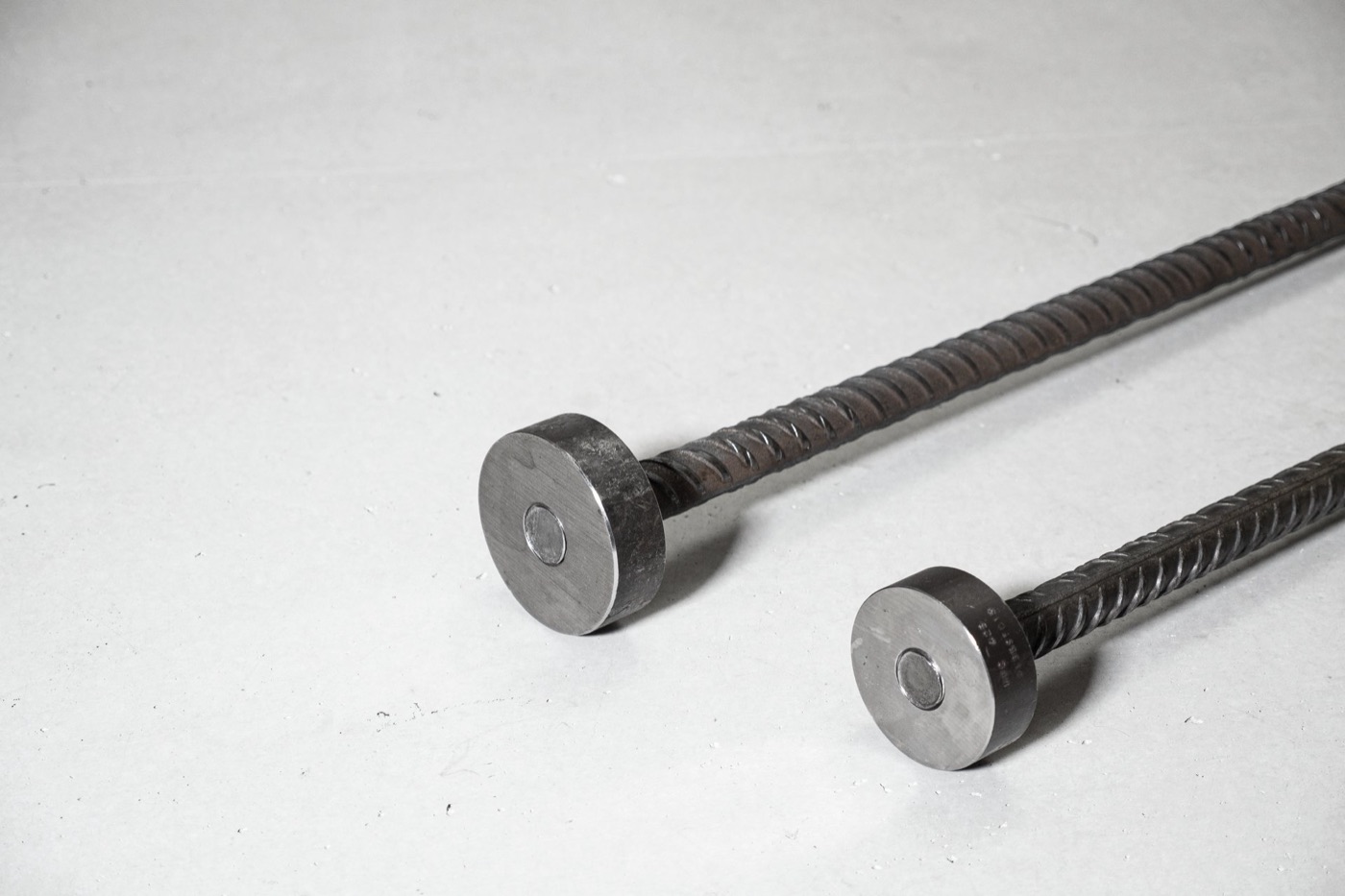

Galinis inkarasTrumpam strypo inkaravimui vietoj ilgų užlaidų ar kablių.
