Surenkamųjų plokščių tvirtinimo sistema SL30

Ploni, didžiagabaričiai betoniniai fasadai sukuria visiškai naujas galimybes architektams, inžinieriams ir surenkamųjų elementų gamintojams.

Be naujų statybų, dėl susidariusių mažesnių apkrovų, kurias reikia perkelti į laikančiąją konstrukciją, įvairių tipų fasadų sistemų atnaujinimas vyksta daug sklandžiau.

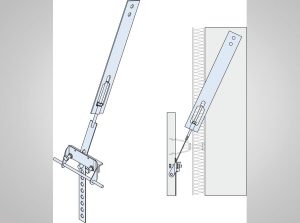

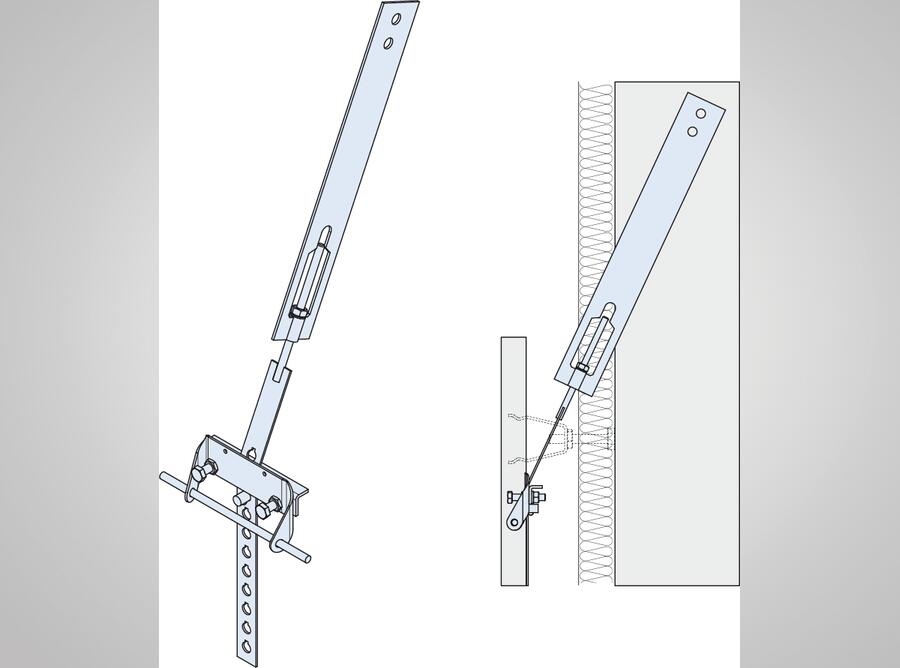

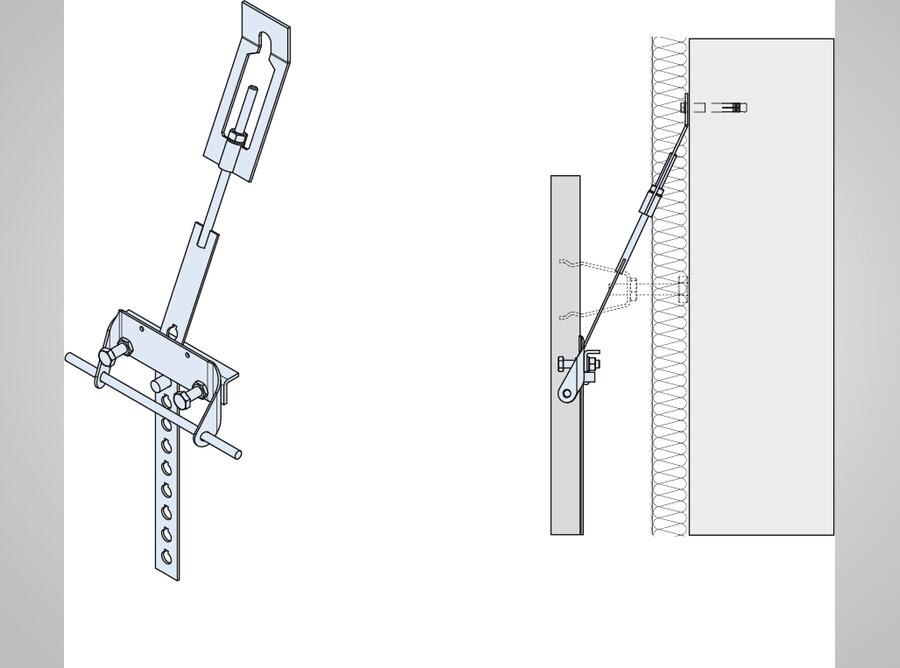

FPA-SL30 surenkamųjų plokščių inkaras

Reguliuojama pakabinama inkaravimo sistema, skirta fasado plokščių savosios apkrovos perdavimui į pagrindinę atraminę konstrukciją.

FPA-SL30 surenkamųjų plokščių inkarą sudaro įliejamas komponentas, įbetonuojamas į fasado plokštę, montavimo komponentas, kurį sudaro perforuota juosta su srieginiu strypu, ir kilpinis komponentas, skirtas tvirtinti prie pagrindinės atraminės konstrukcijos.

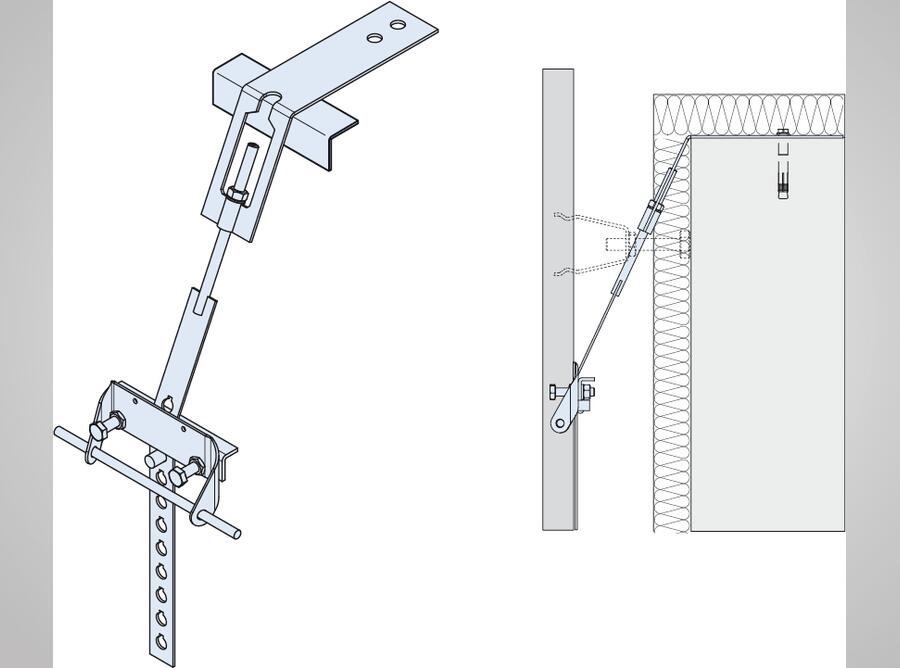

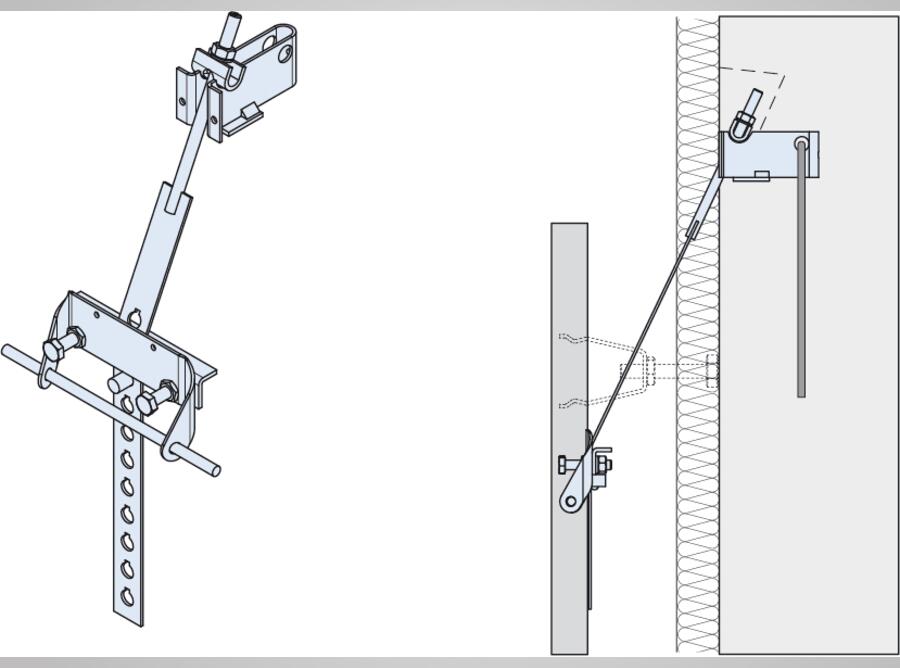

Montavimo komponentai paprastai yra prieinami visose versijose, žinomose iš standartinės FPA sistemos. Tačiau dėl mažo fasado plokščių svorio įprastai galima naudoti „vienos skylės viršutinius komponentus“ FPA-3, FPA-5, FPA-5A, FPA5S.

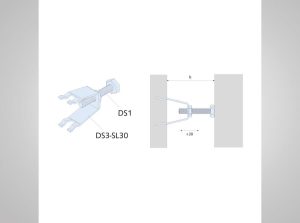

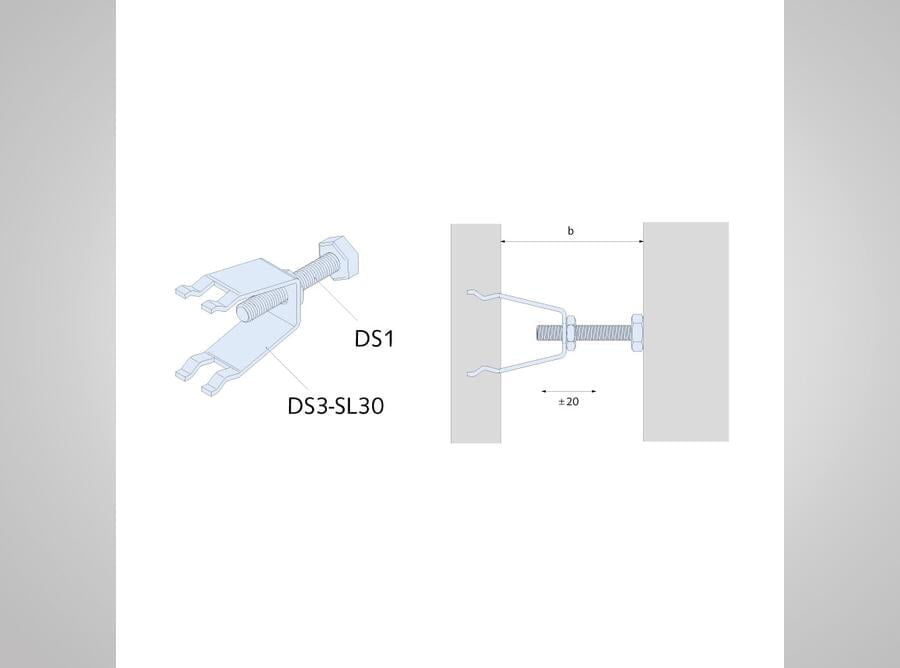

DS-SL30 tarpiklio varžtai

Inkaravimo elementas ir reguliuojamas tarpiklis atstumui nuo sienos reguliuoti bei horizontalioms apkrovoms perkelti.

DS1 tarpiklio varžtai yra daugumos reikalingų ilgių.

sudaro:

• DS1 tarpiklio varžtas
• DS3-SL30 įtempimo / slėgimo įvorė

Dėl mažo plonų fasado plokščių svorio gali prireikti papildomų suveržėjų vėjo siurbimo jėgai kompensuoti.

Veiksmingas sprendimas yra reguliuojami LD ir LD-A suveržėjai, naudojami kartu su DS13-SL30 tarpiklio varžtais.

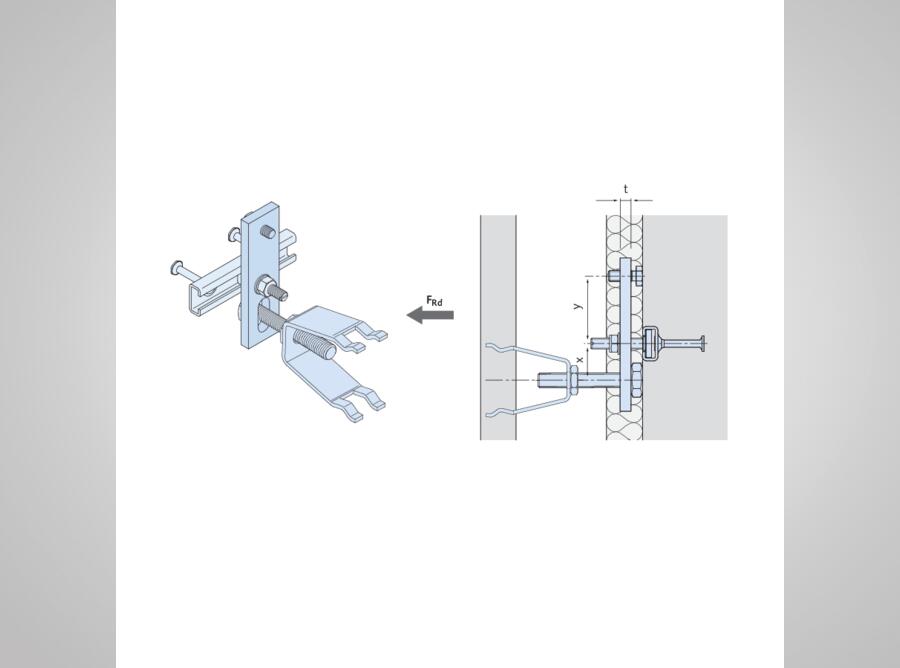

LD reguliuojami suveržėjai

• Reguliuojami suveržėjai su reguliuojamu varžtu
• Skirta 10 cm arba didesniems tarpams tarp sienų

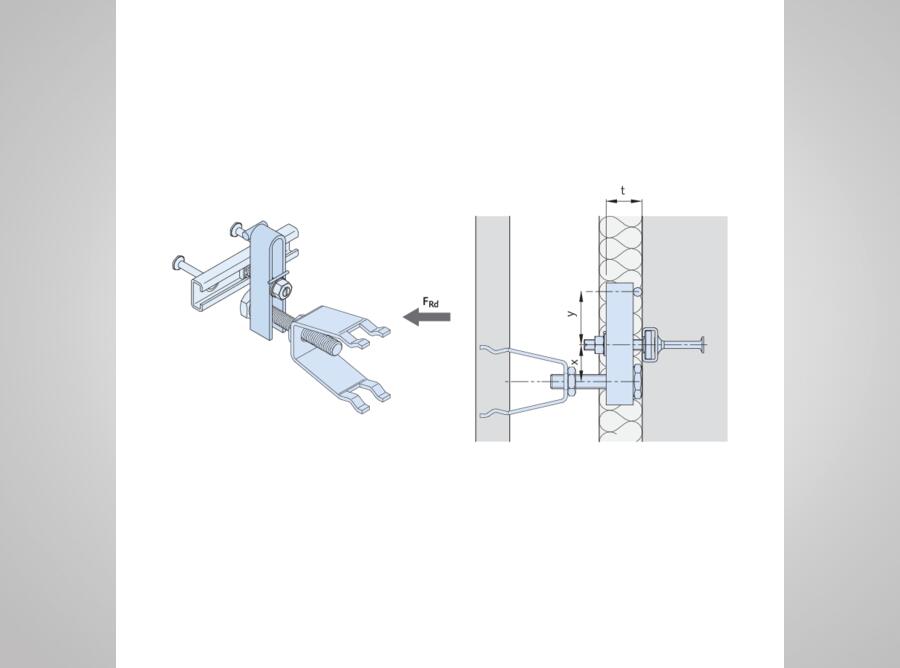

LD-A reguliuojami suveržėjai

• Šakinis spaustukas
• Skirta 12 cm arba didesniems tarpams tarp sienų

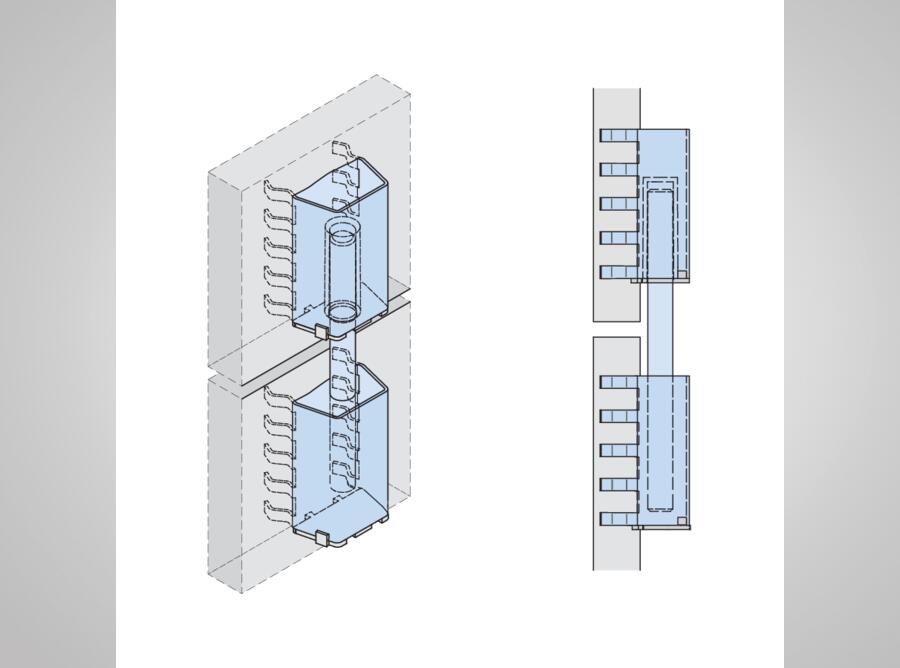

HFV-SL30 kaiščių suveržėjai

Reguliuojama HFV-SL30 kaiščių suveržėjų sistema naudojama plonoms fasadinėms plokštėms, kurių sujungimo tarpas yra 15 mm arba mažesnis, sujungti.

sudaro:

• HFV-SL30 inkaravimo korpusai (viršutinis ir apatinis)
• HFV-3 kaištis
• HFV-O-SL30 dangtelis (viršuje)
• HFV-U-SL30 dangtelis (apačioje)

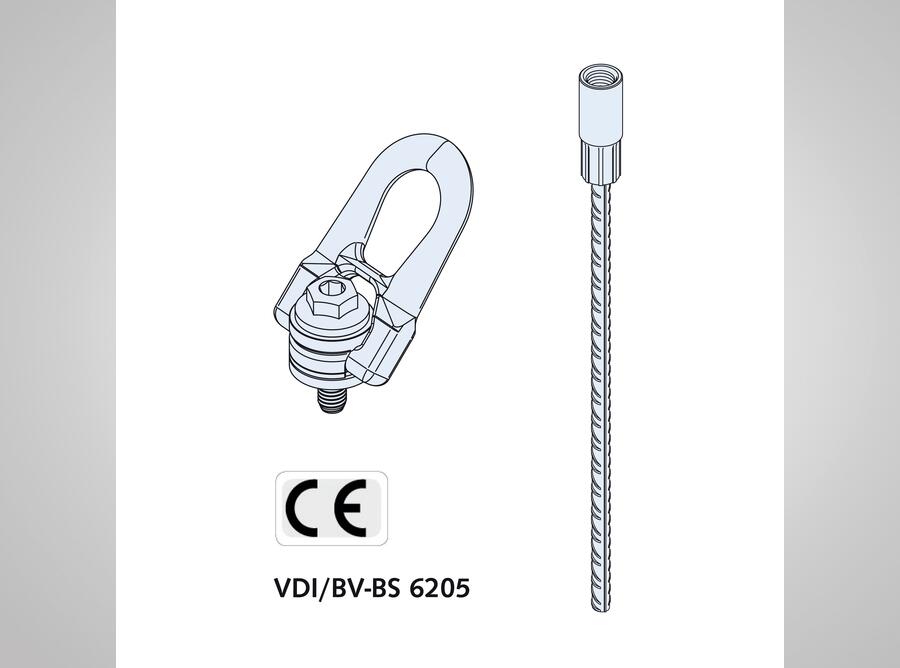

HD-SL30 kėlimo inkarų sistema

0,8 apkrovos grupės kėlimo inkarų sistema HALFEN HD-SL30 sukurta saugiai kelti ir gabenti plonus surenkamuosius betoninius elementus, kurių storis yra 3,0 cm arba daugiau. Kaip ir visos HALFEN kėlimo inkarų sistemos, HD-SL30 taip pat atitinka Europos mašinų direktyvos (MD) 2006/42/EB reikalavimus.Siekiant užtikrinti keliamąją galią įmontavus, HALFEN kėlimo inkarų sistemoms papildomai taikomi VDI/BV-BS* 6205 gairės reikalavimai.

*VDI/BV-BS = Bundesverband Bausysteme e.V. (Struktūrinių sistemų asociacija)sudaro:

• HD-SL30 inkaravimo strypas su identifikavimo dangteliu
• Dviguba pasukama kėlimo jungtis

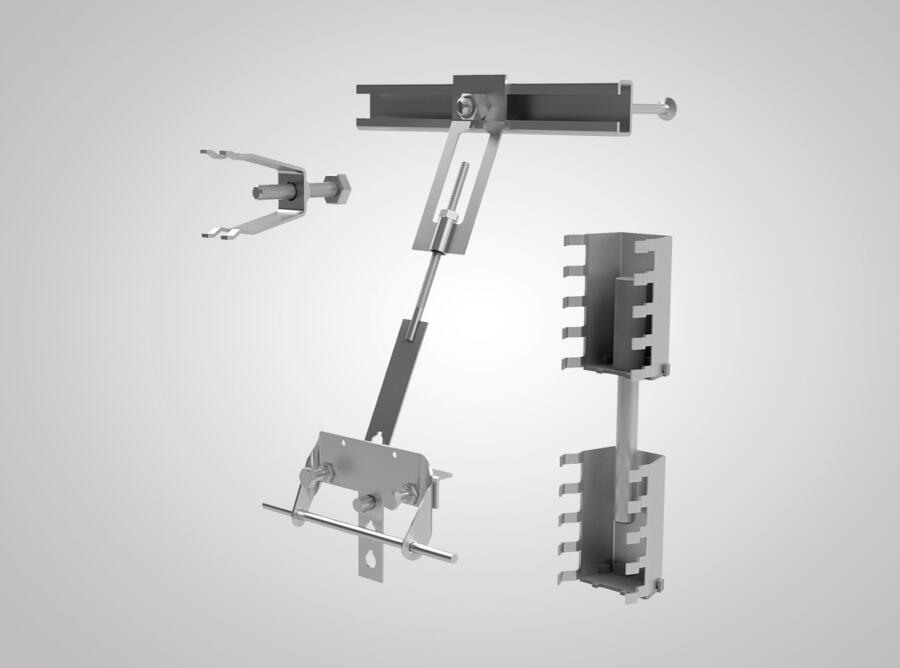

FPA-SL30 tvirtinimo sistema

• Galimybė reguliuoti
• Paprastas ir greitas montavimas
• Patikrinamų skaičiavimų programinė įranga
• Įvairūs viršutinio laikiklio / įliejamo komponento variantai
• Platus gaminių asortimentas su dideliu priedų pasirinkimu

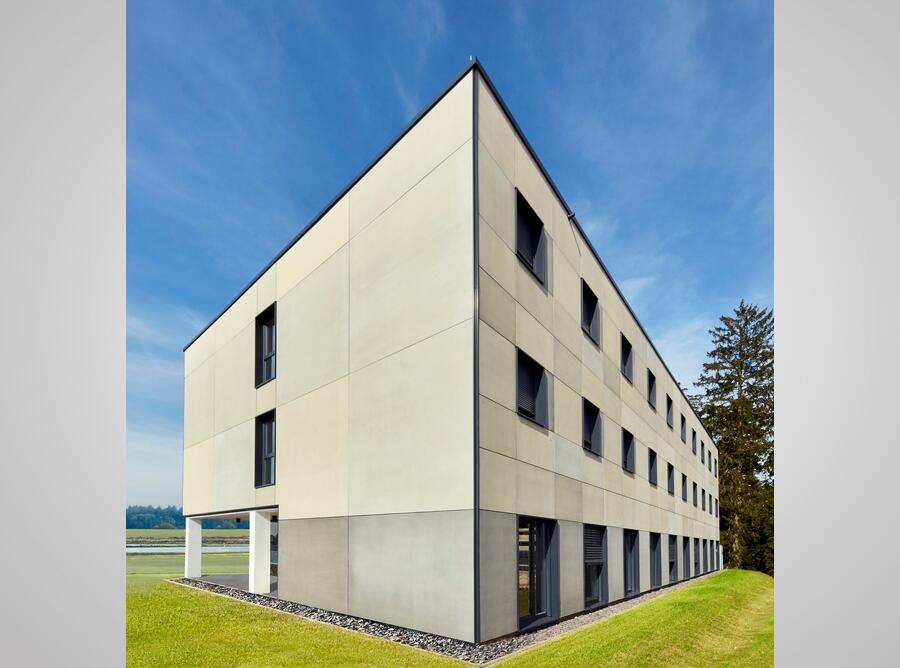

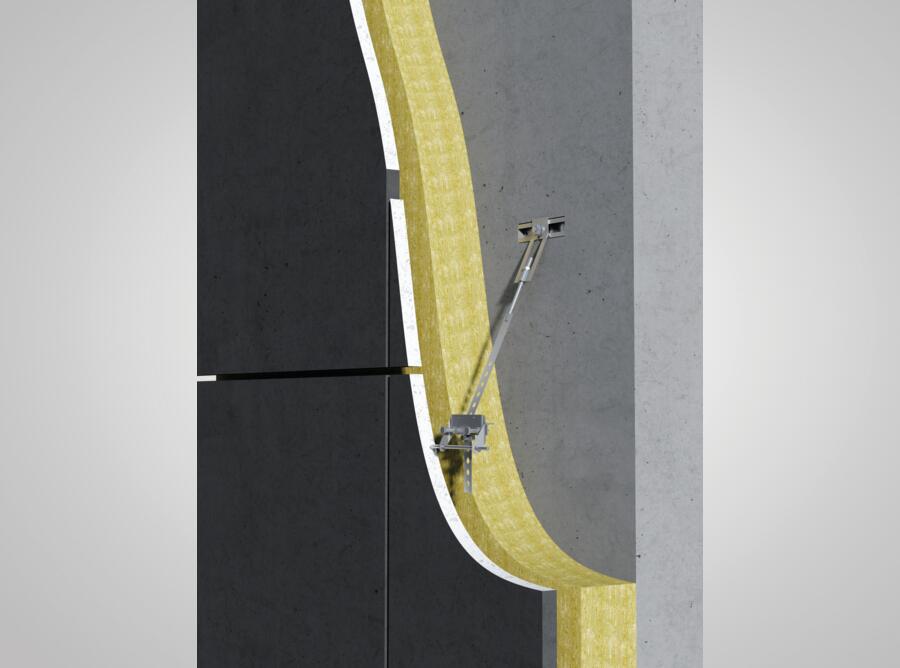

Plonos, didelių matmenų betoninės fasado plokštės

Šio tipo plonuose, didžiagabaričiuose betoniniuose fasado elementuose tekstilinė armatūra pakeičia įprastą betono plieno armatūrą. Šis metodas labai sumažina plokštės storį ir taupo betoną.

Fasado elementai yra žymiai lengvesni ir universalesni; tai ženkliai sumažina transportavimo ir montavimo išlaidas.

Be to, galima sudėti storesnę izoliaciją nesumažinant naudingojo pastato ploto. Jei planuojamos izoliacijos storis nesikeičia, galima realizuoti didesnį naudingąjį pastato plotą.

• FPA-SL30 surenkamųjų plokščių inkarai skirti 5,0 kN apkrovos klasei.
• Naudojant tekstilės armatūrą, nebereikia 25 mm at storesnių betoninių dangų
• Plokštės storis 30–50 mm
• Plokštės dydis iki 12 m²
• Plokštės svoris iki 10 kN (FPA apkrovos grupė 5 kN)
• CE ženklas pagal EN 1090
• Visą sistemą patvirtino statybos institucija
• Labai atsparus korozijai nerūdijantis plienas
