MAX FRANK · Smūgio garso izoliacija
Egcopal®
Laiptų aikštelių, galerijų ir gembinių balkonų atrėmimas
Garso izoliacijos reikalavimai pastatuose nuolat griežtėja, todėl laiptų ir laiptų aikštelių smūgio garso izoliacija turi būti patvirtinta bandymais. Egcopal® šlyties kaištis atskiria konstrukcijas akustiškai ir sumažina smūgio garsą.
Naudojamas laiptų aikštelėms, galerijoms ir gembiniams balkonams atremti: perduoda siūlėje veikiančias skersines jėgas, o akustiškai atskirta atrama neleidžia triukšmui sklisti į gretimas patalpas.
MAX FRANK
Privalumai
- Nacionalinis techninis liudijimas (DIBt) Egcopal SP, SPH ir SPX
- Smūgio garso savybės išbandytos akredituotoje laboratorijoje pagal DIN 7396
- Laiptų aikštelės smūgio garso lygio skirtumas ΔL*w iki 35 dB
- Priešgaisrinė manžetė F120
- Nerūdijančio plieno versija
- Be apribojimų pagal EC2 aplinkos poveikio klases
Sistemos schema
Variantai
Egcopal® · 6 tipai
- 01

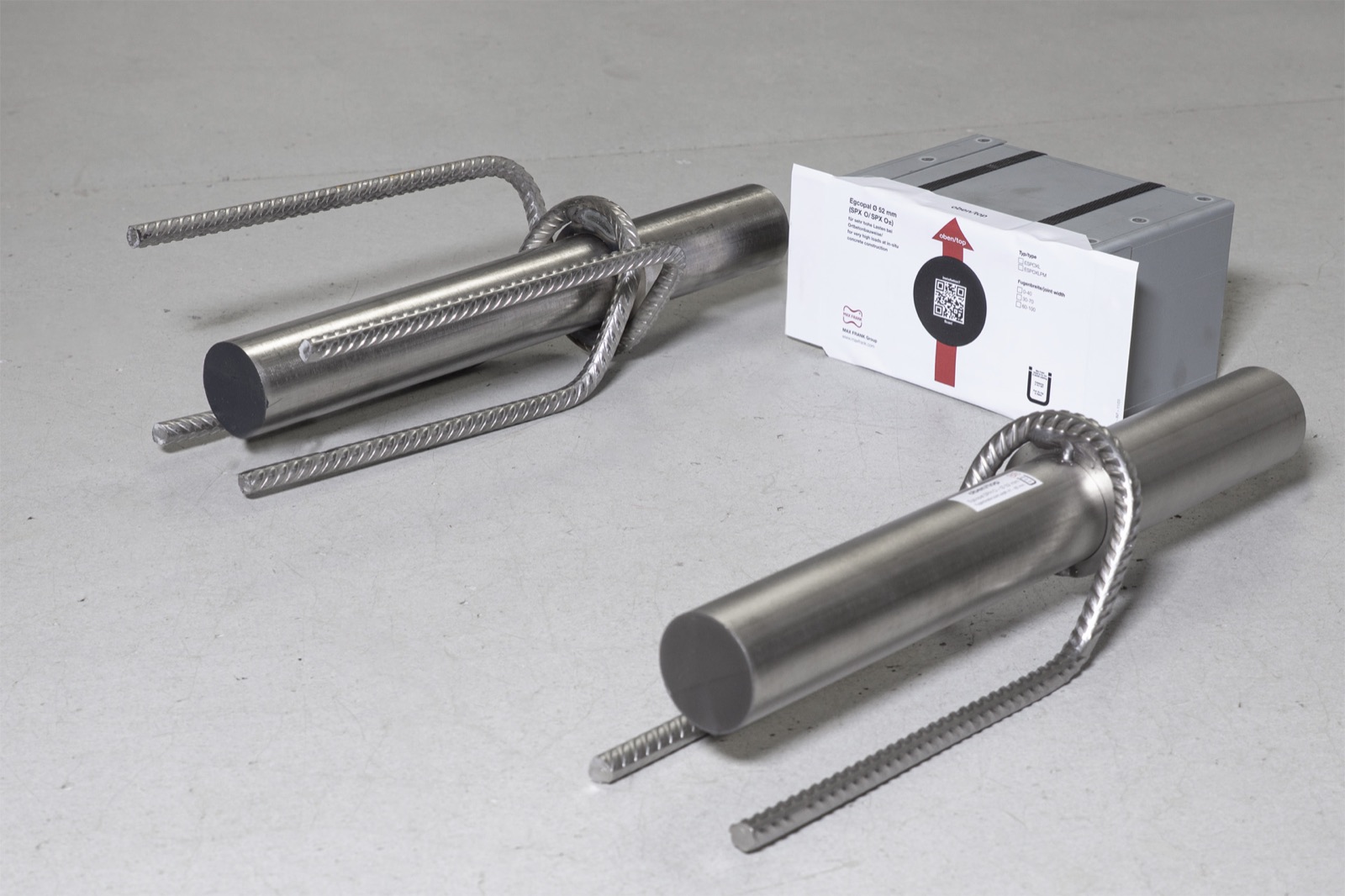

Egcopal® SPX monolitinėms konstrukcijomsDidelėms apkrovoms, pvz. galerijose. ΔL*w 26–29 dB, kaištis Ø52 mm, VRd,s 60,4–75,6 kN/elem., F120, plokštėms nuo 160 mm. - 02

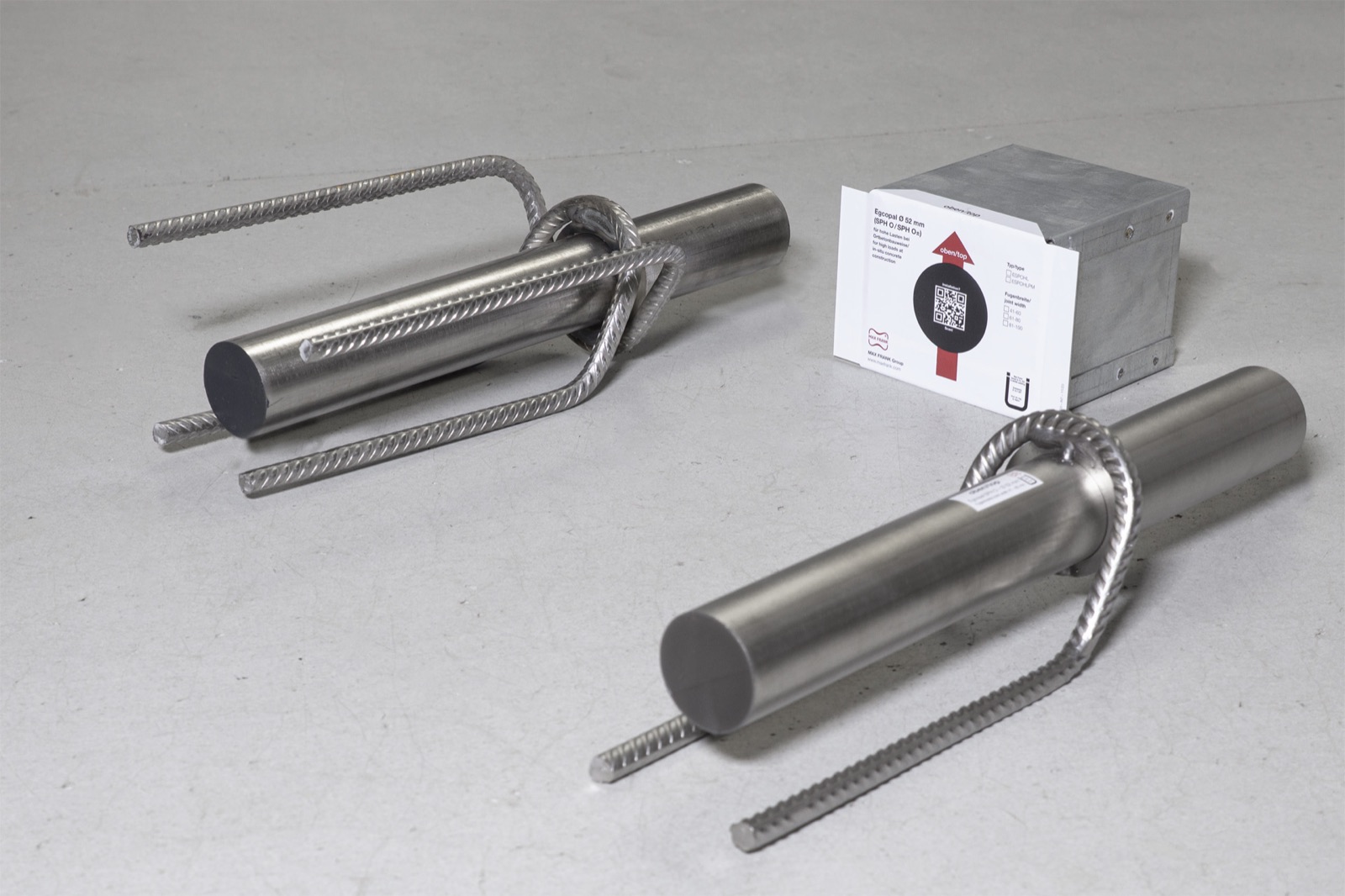

Egcopal® SPH monolitinėms konstrukcijomsPastovi laikomoji galia iki 37,3 kN/elem., ΔL*w 30–31 dB, kaištis Ø52 mm, atskiria garsą ir šilumą. - 03

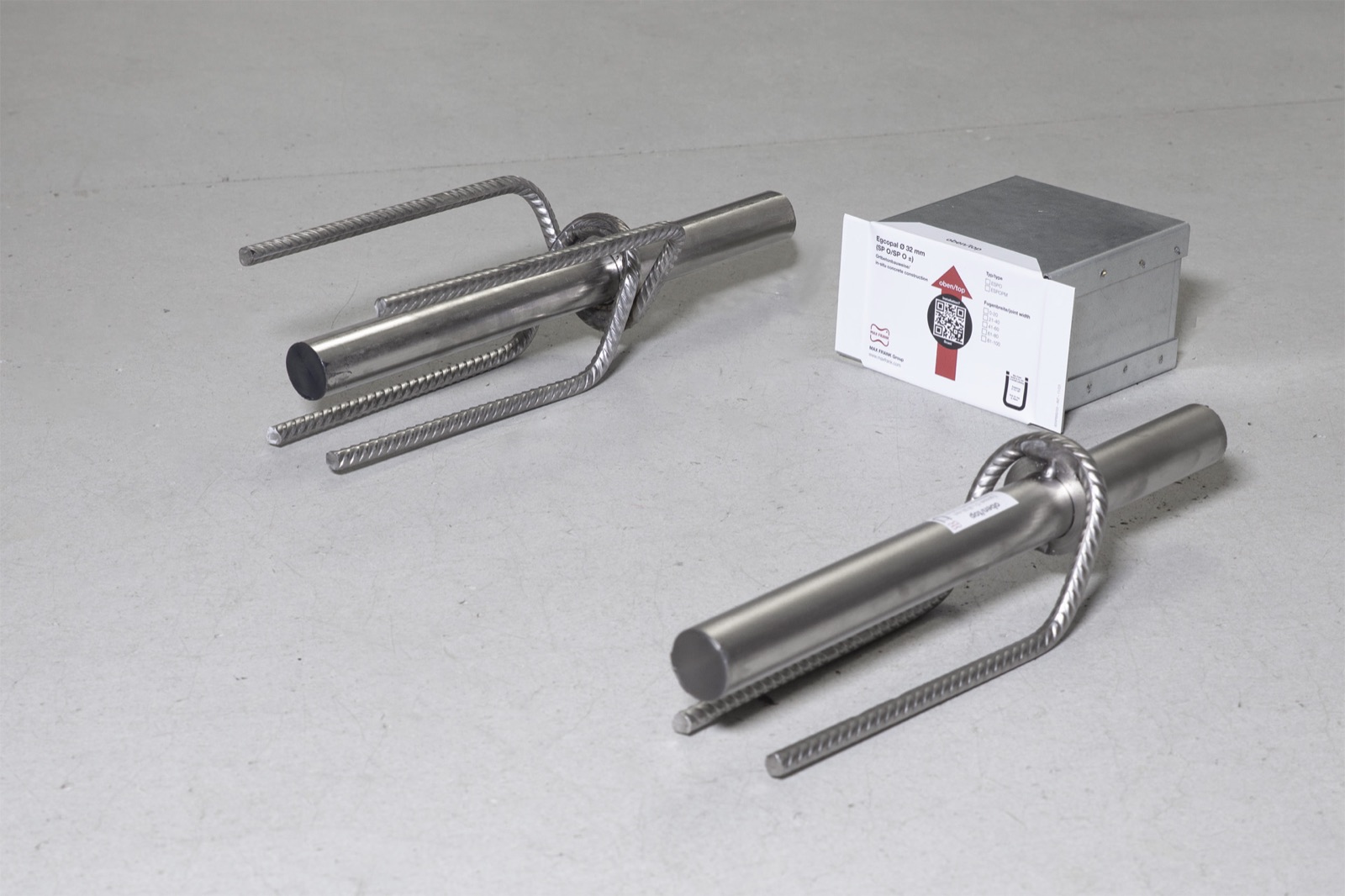

Egcopal® SP monolitinėms konstrukcijomsGeriausia smūgio garso izoliacija laiptinėse: ΔL*w 32–35 dB, kaištis Ø32 mm, VRd,s 19,8–37,3 kN/elem. - 04

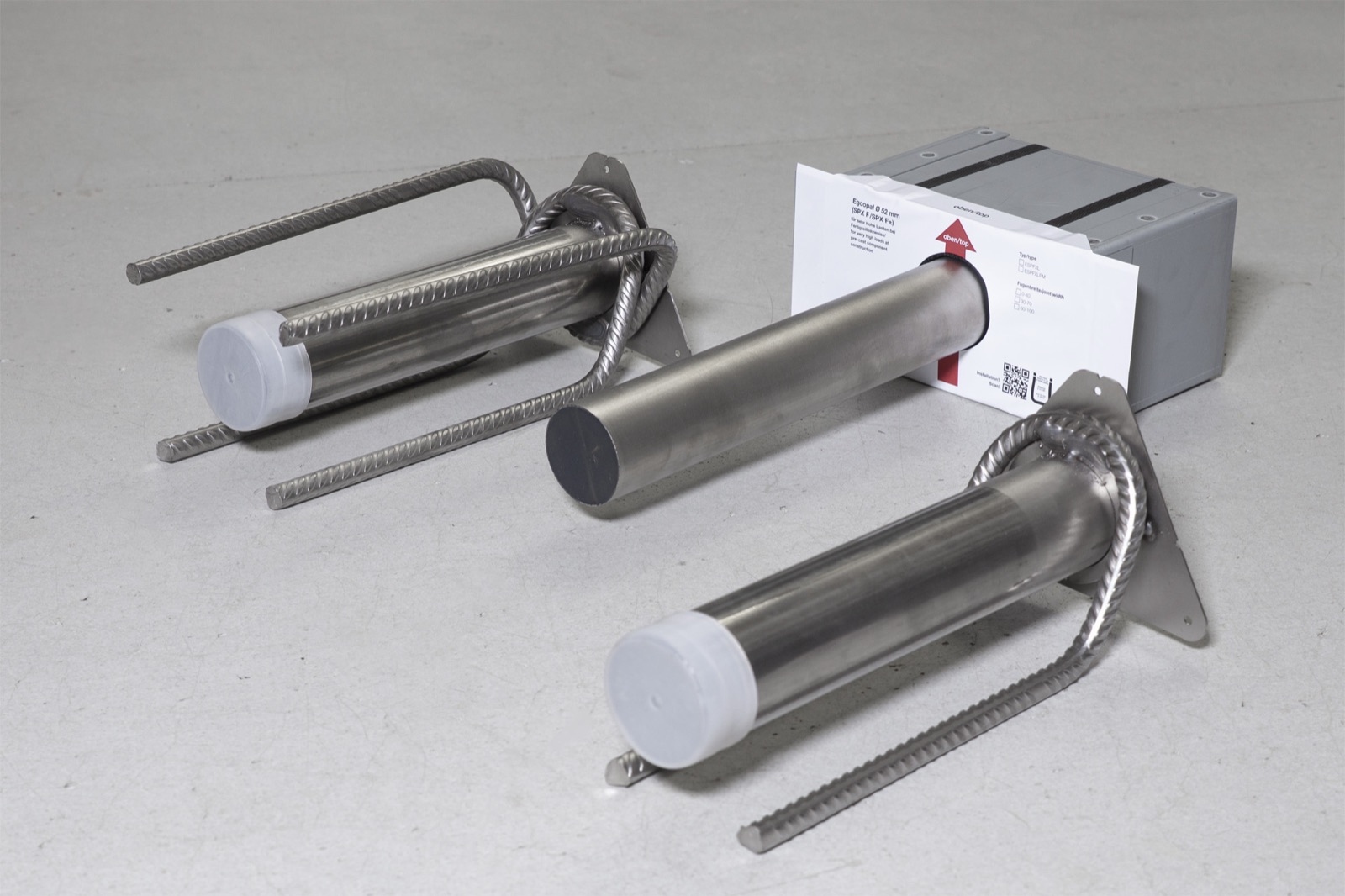

Egcopal® SPX surenkamiems elementamsDidelėms apkrovoms surenkamose konstrukcijose, atsparus korozijai. ΔL*w 26–29 dB, VRd,s 60,4–75,6 kN/elem. - 05

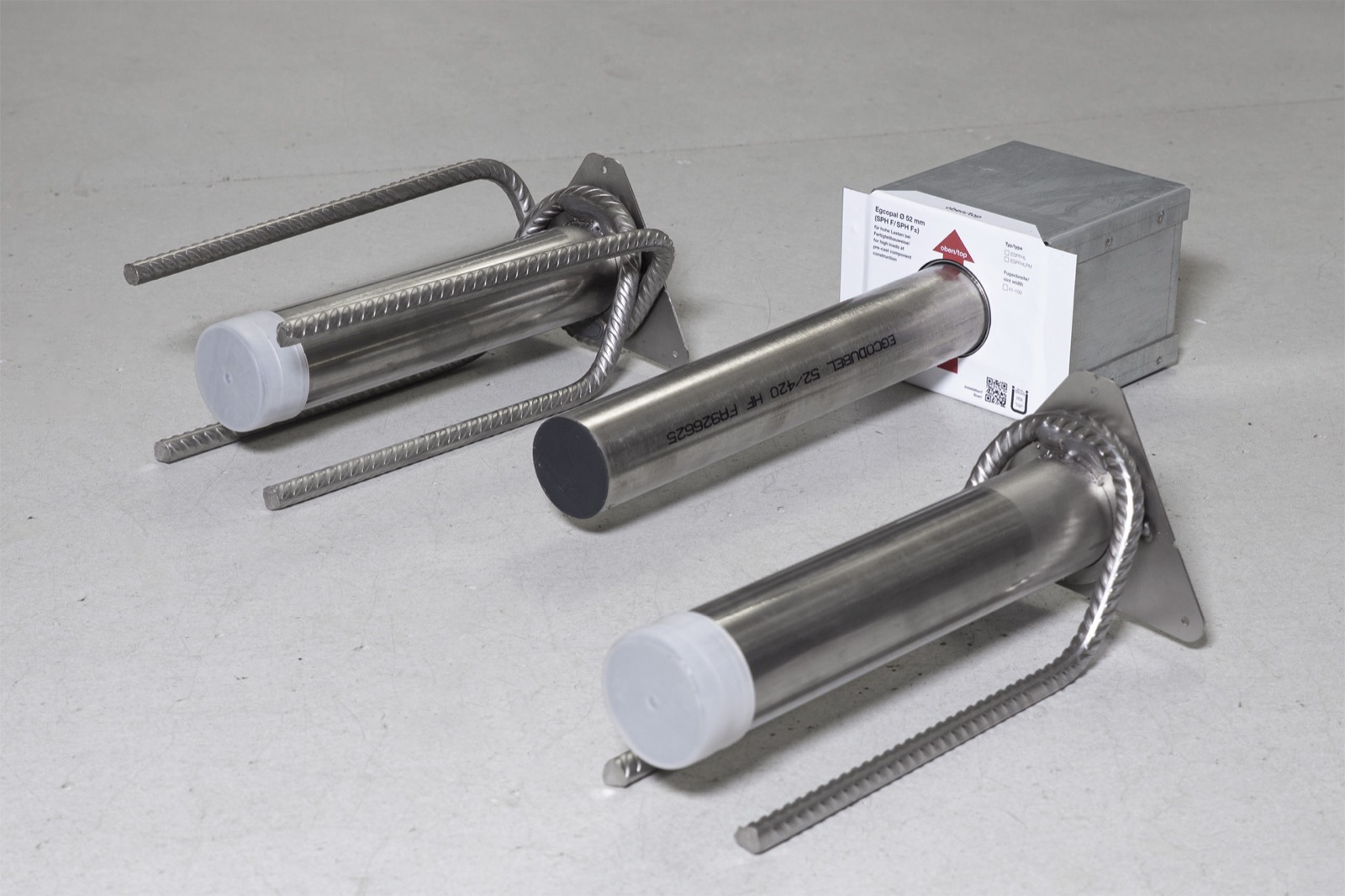

Egcopal® SPH surenkamiems elementamsPastovi laikomoji galia 37,3 kN/elem., ΔL*w 30–31 dB. - 06

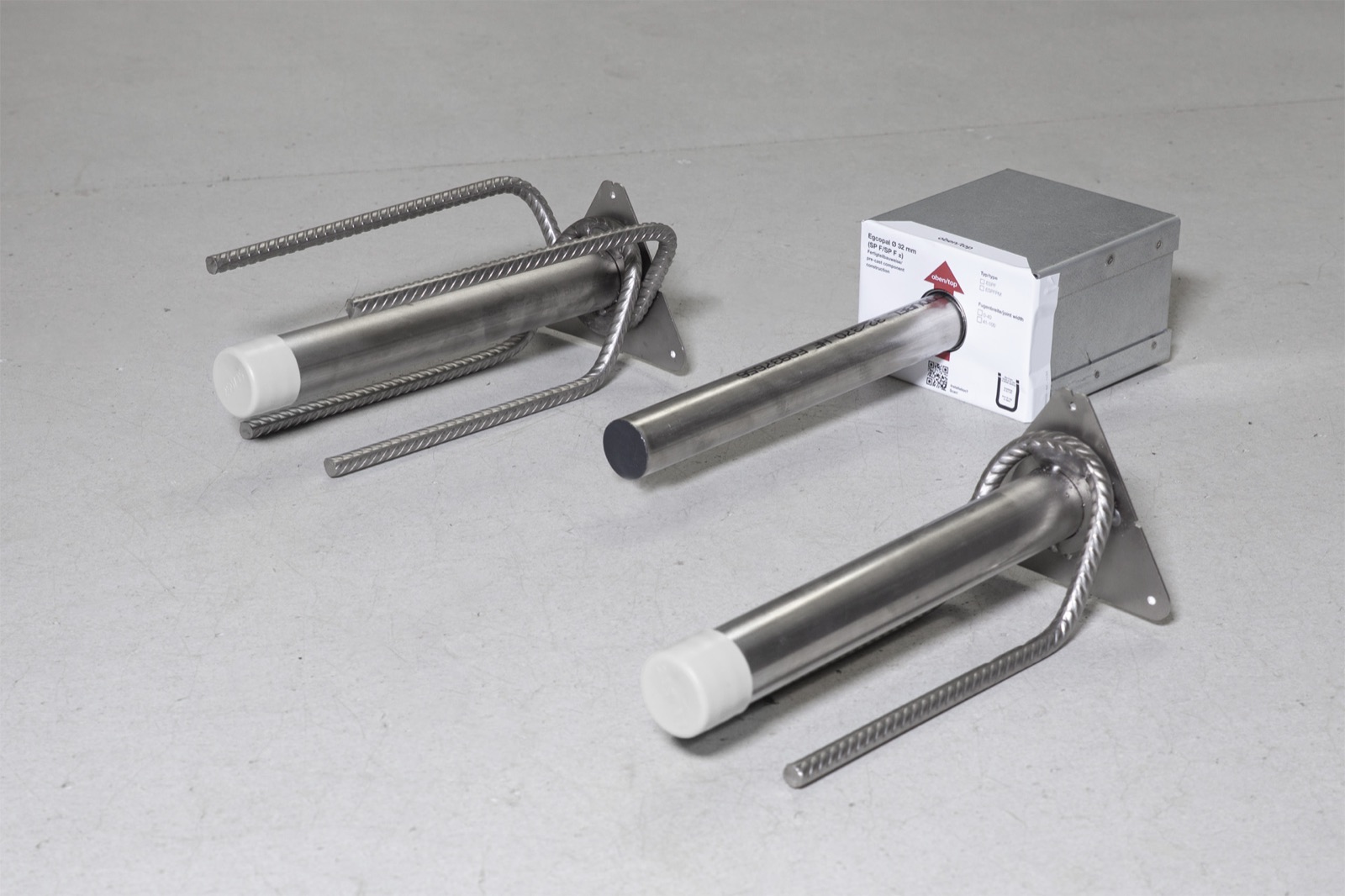

Egcopal® SP surenkamiems elementamsSurenkamoms laiptų aikštelėms su didžiausiu smūgio garso sumažinimu: ΔL*w 32–35 dB.
