Armatūrinės jungtys
HALFEN HSC strypas specialiai sukurtas kaip ekonomiškas, įtempiamas sutvirtinimo sprendimas, skirtas karkasams ir rėmo mazgams. Ypatinga inkaro galvutės forma su naujoviškomis tvirtinimo galimybėmis leidžia visapusiškai išnaudoti armatūrą esant itin trumpam inkaravimo ilgiui.

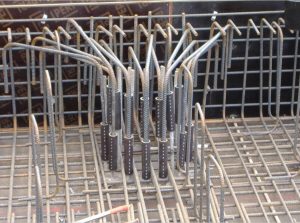

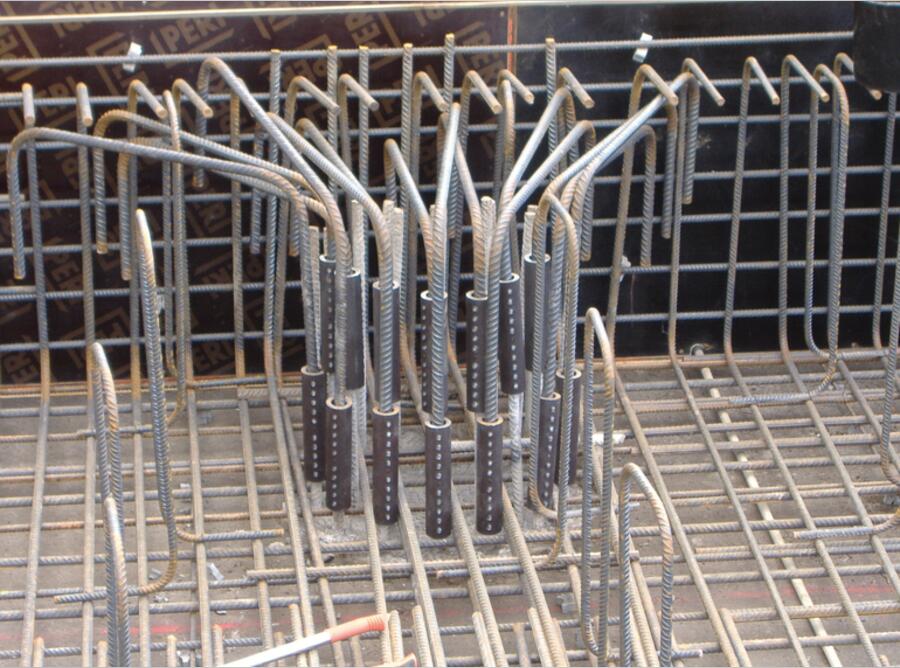

MBT armatūros jungtis – tai mechaninė mova, skirta armatūriniam plienui. Įtempimui ir gniuždymui atspari armatūros strypų jungtis suspaudžiama, nereikia iš anksto apdoroti strypo, pjauti, užspausti, formuoti ar virinti sriegio.
Pritaikymas

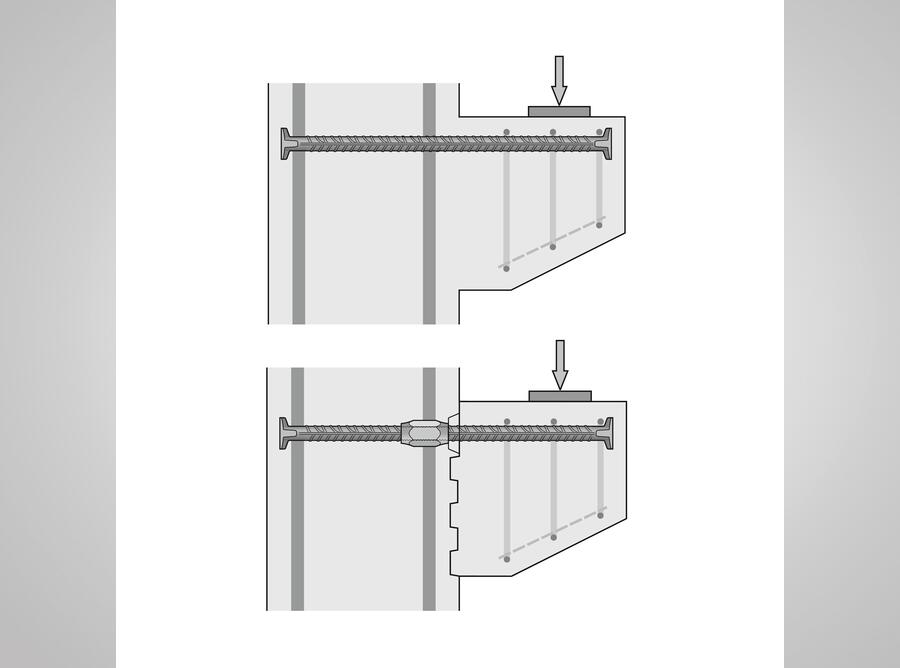

HSC strypo jungtis
- Gervės
- Rėmo mazgai

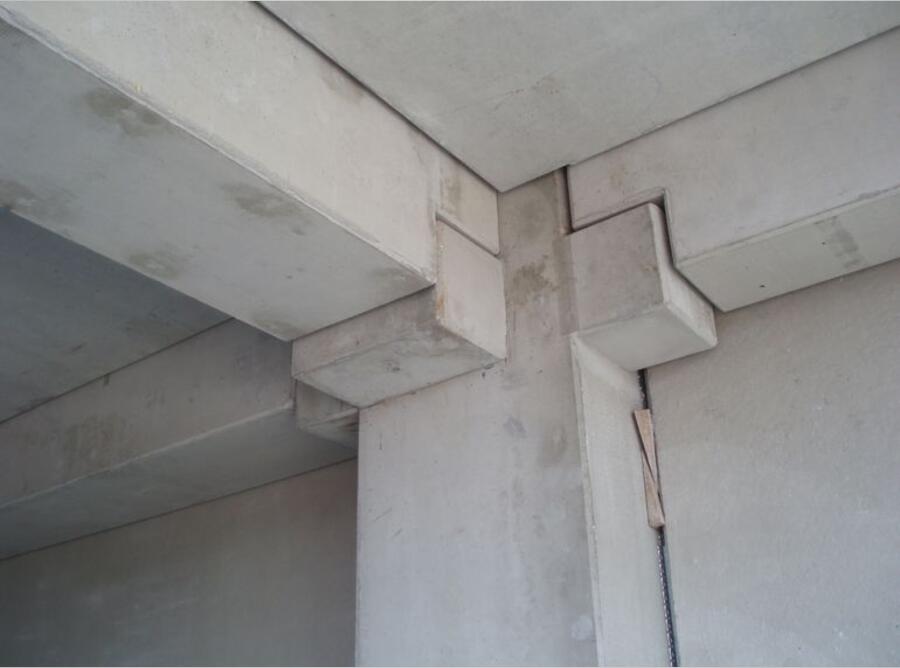

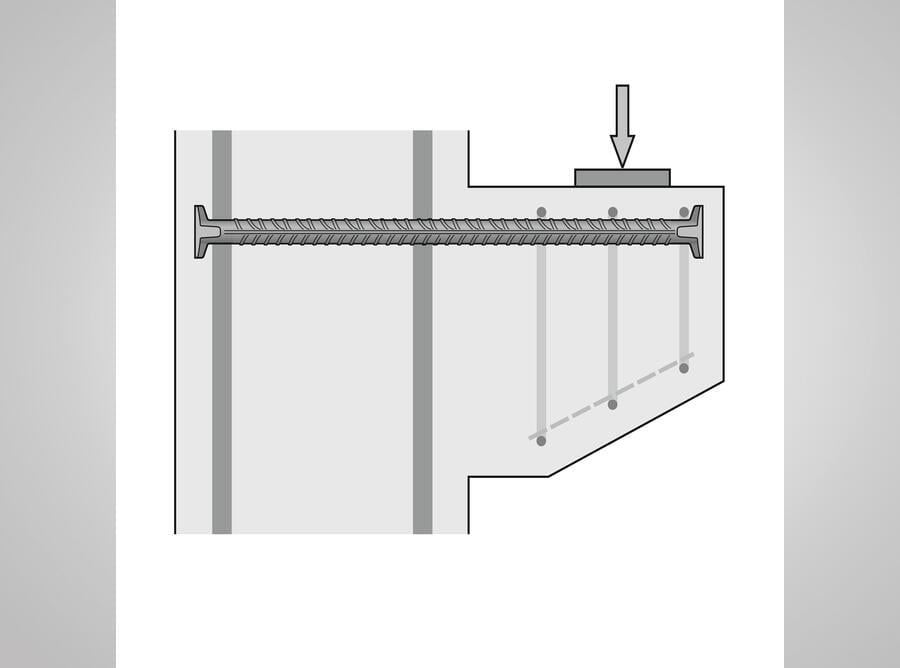

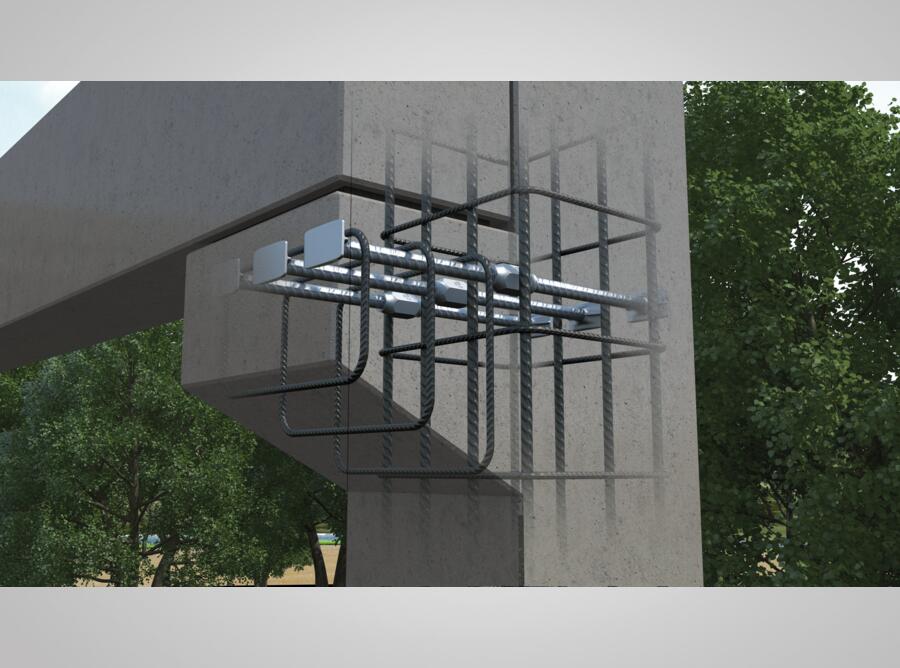

- Sijos atraminės gervės

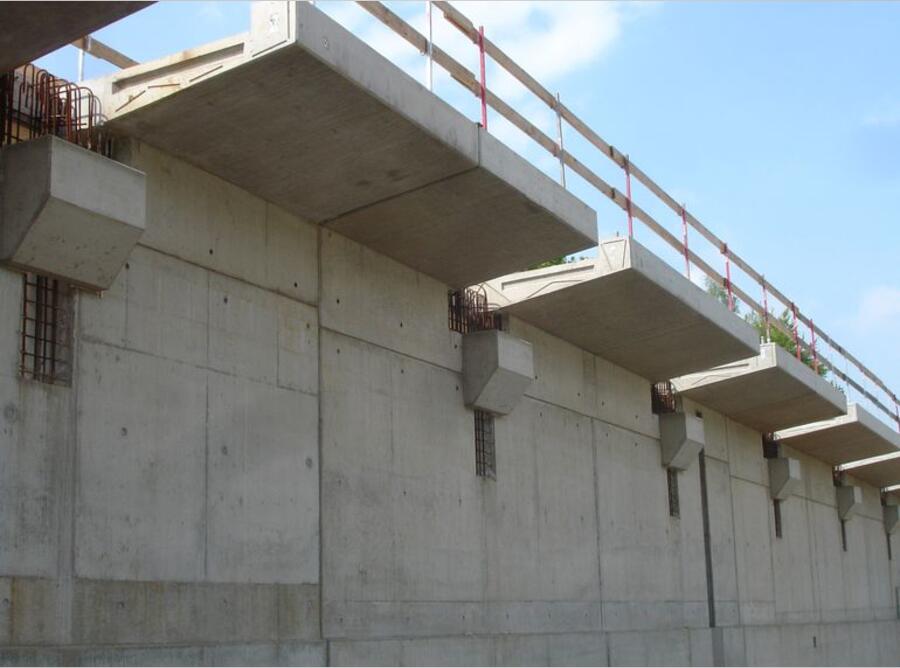

- Plokščių atramos

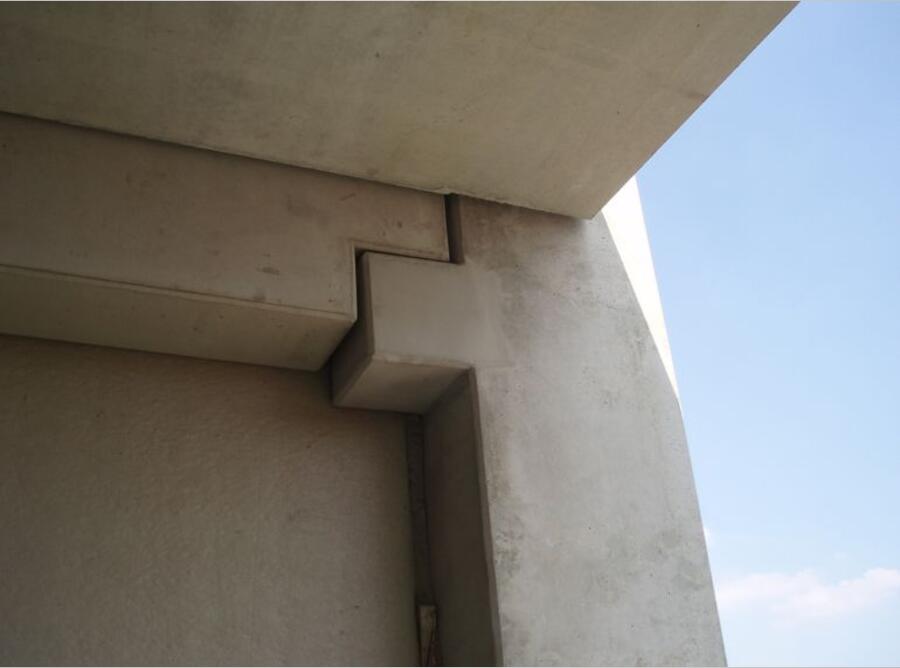

- Įpjautos atramos
- Rėmo kampai veikiami teigiamų momentinių apkrovų
MBT sutvirtinimo mova

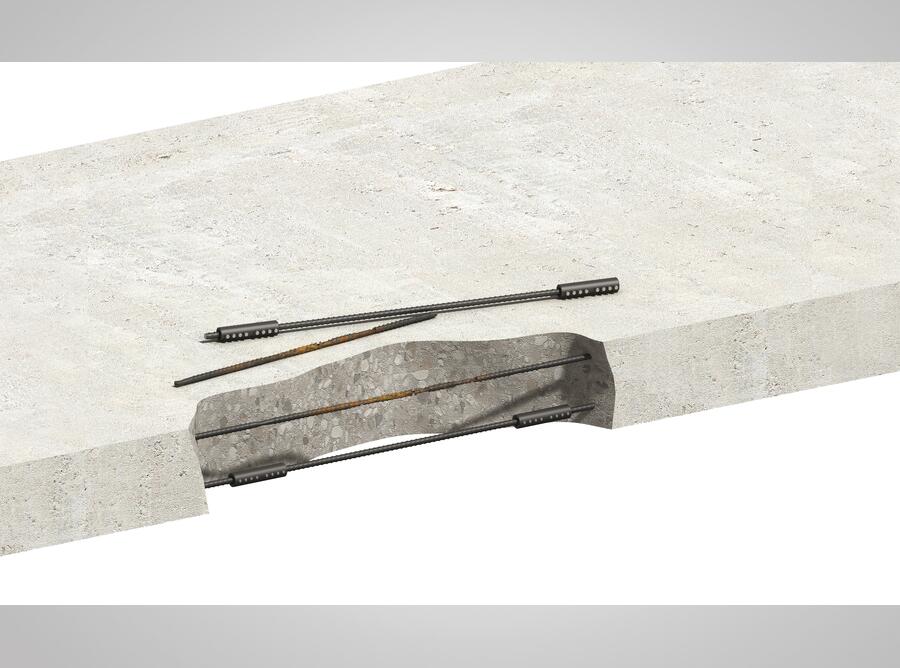

- Pažeistos ar surūdijusios armatūros keitimas
- Senų ir naujų konstrukcijų sujungimas

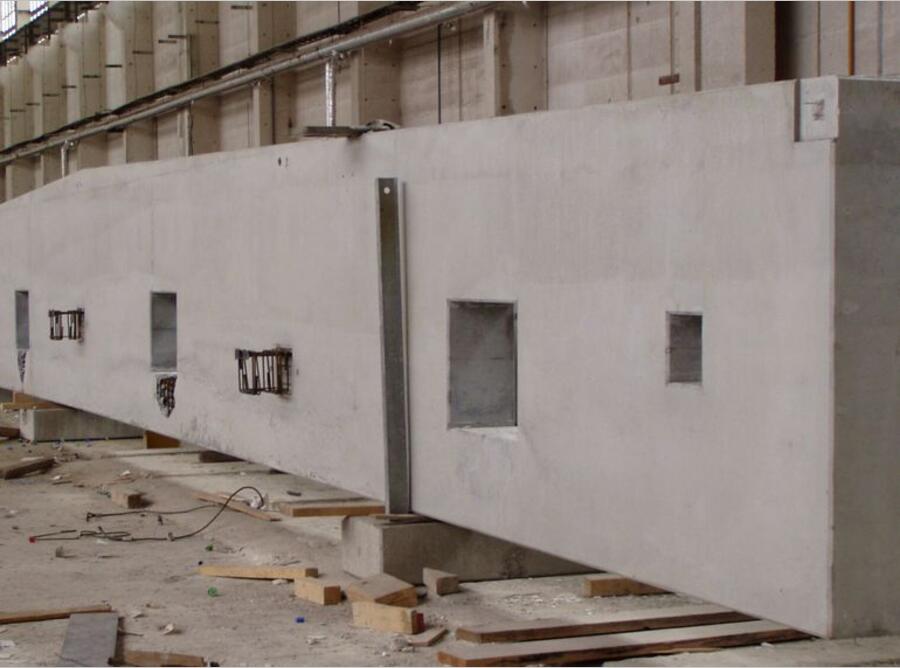

- Surenkamųjų betoninių elementų jungtys
- Kelių aukštų surenkamų kamino elementų sujungimas
Produktai

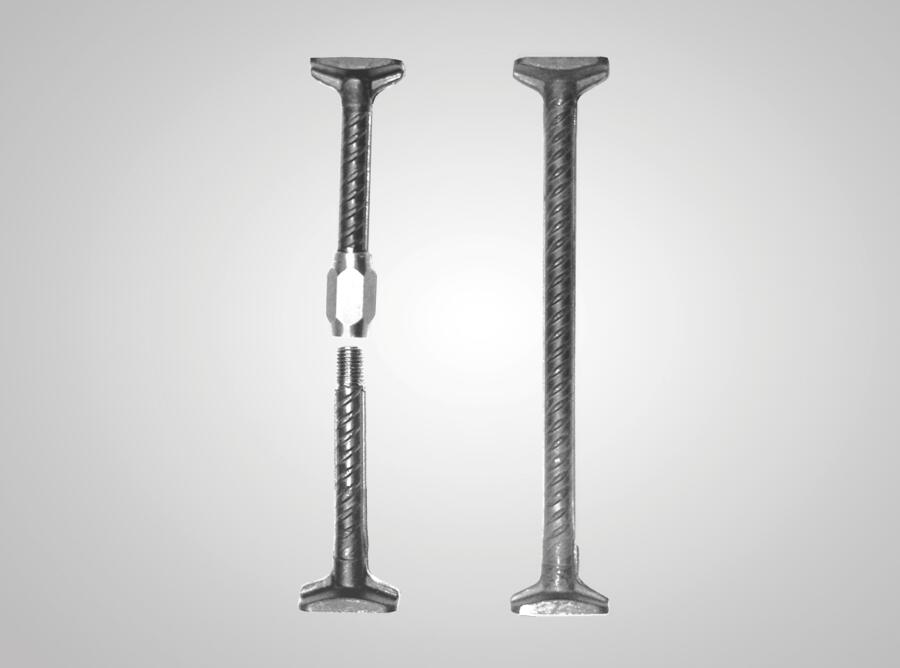

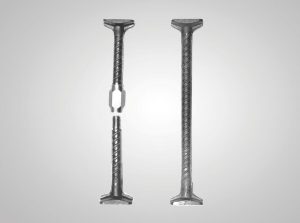

HSC strypo jungtis
- 12–25 mm skersmuo
- Standartiniai ilgiai sandėlyje
- Laisvai pasirenkami individualūs ilgiai

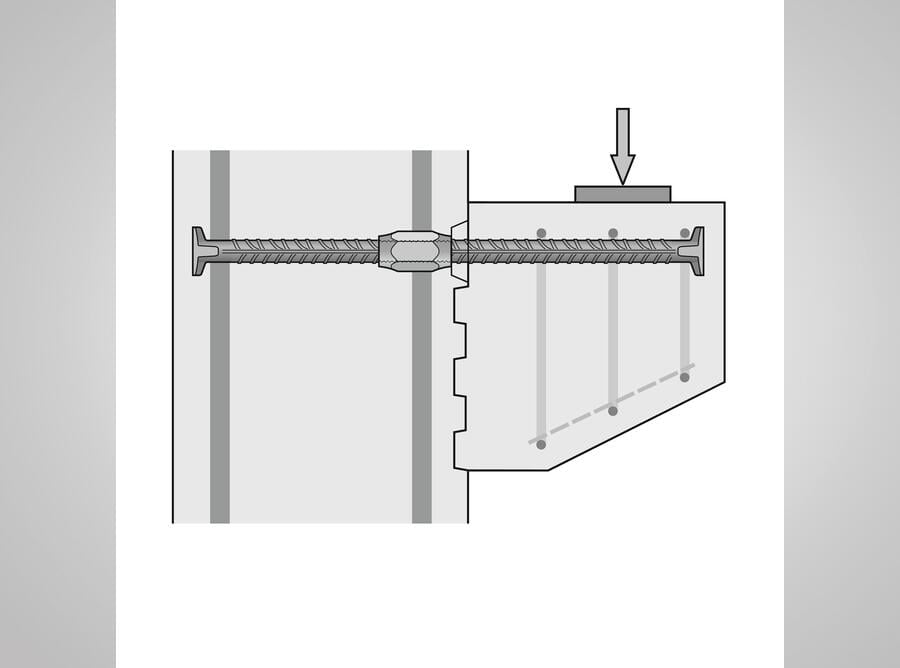

- Galima naudoti kartu su HBS-05 sraigtine jungtimi

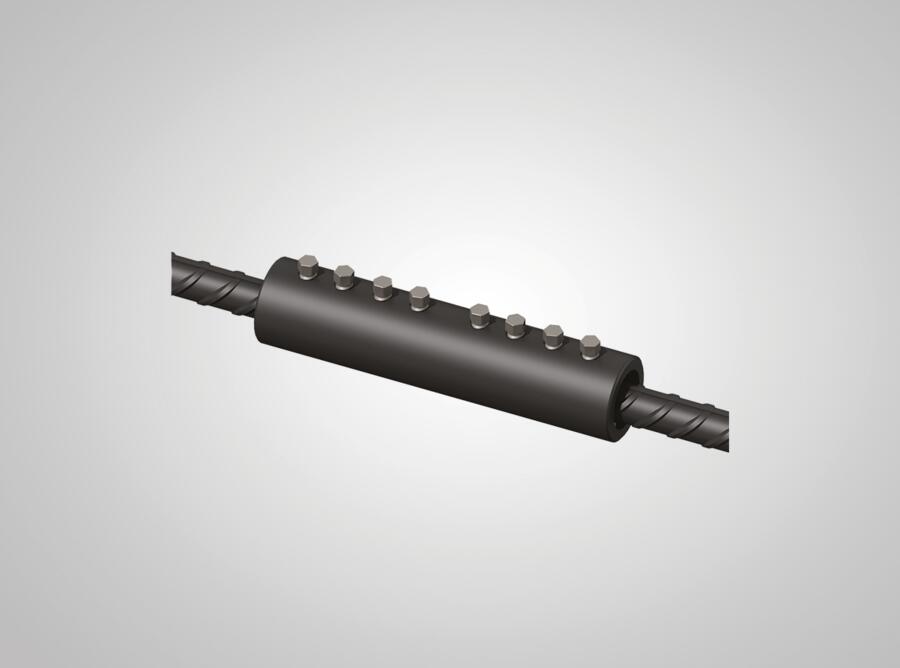

MBT standartinis lizdas
Pažeisti ar korozijos išėsdinti armatūros strypai lengvai pakeičiami. Seną armatūrą sujungti su naujos konstrukcijos armatūra taip pat paprasta.

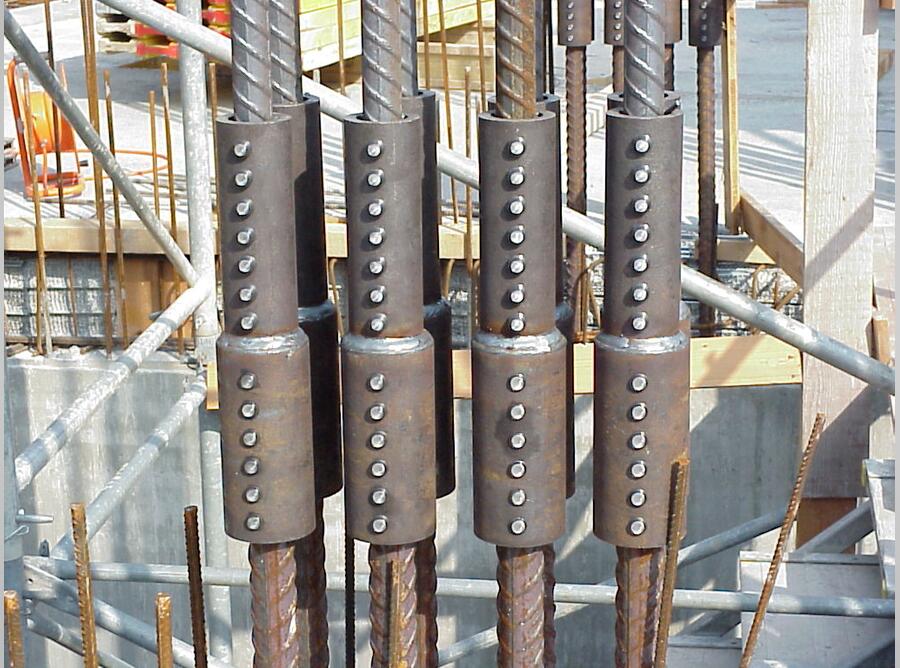

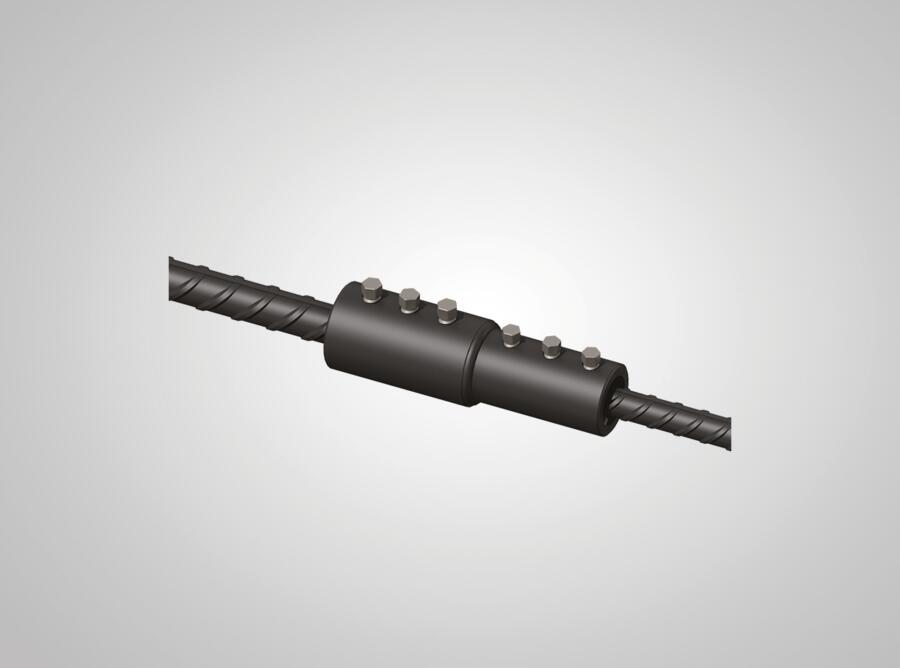

MBT redukcinis lizdas
Redukcinis lizdas įvairaus skersmens strypo galams sujungti.

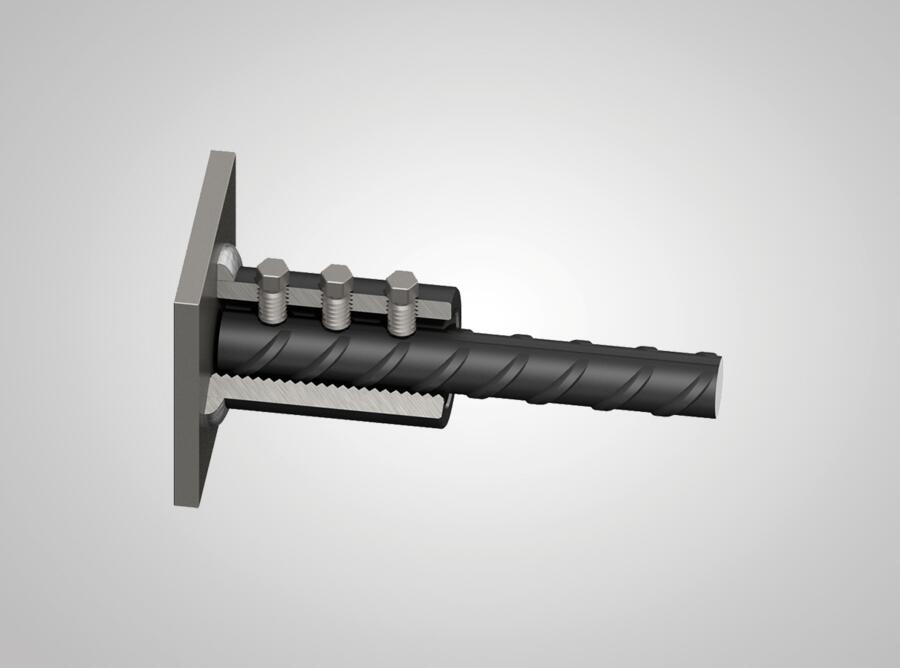

MBT galo tvirtinimas
Galiniai inkarai ypač tinka šiems tikslams: Galinis inkaravimas iš armatūrinio plieno, galinis inkaravimas polių narveliuose, uolienų inkarai, slėgio paskirstymo plokštės ir užvirinami lizdai.
Privalumai
HSC strypo jungtis
- 100% inkaravimas su kaltomis inkaro galvutėmis
- Itin trumpi tvirtinimo ilgiai dėl kaltinių inkarų galvučių
- Mažiau brangių armatūrinių ąselių, naudojant tiesius armatūrinius inkarus
- Veiksmingas inkaravimas sumažina reikalingo plieno kiekį
- Greitas montavimas ir didesnis patikimumas dėl paprasto armatūros išdėstymo
- Patikimas planavimas su statybos institucijos patvirtinimu pagal EC 2
- Lengvas planavimas su nemokama skaičiavimo programine įranga
- Galima naudoti kartu su HBS-05 sraigtinėmis jungtimis – supaprastina sienoms ir kolonoms reikalingą klojinį. Nuėmus klojinius, sraigtais galima sujungti karkasus
- Sraigtinėms jungtims nereikia specialių įrankių, didelis panaudojimo patikimumas ir greitesnis kūrimo laikas – norint įsitikinti, kad montavimas teisingas, pakanka vizualinės patikros.
- Inkaro galvutės gali būti nukreiptos horizontaliai ir vertikaliai, kad būtų optimaliai išnaudota erdvė
- Universalus, platus gaminių asortimentas
MBT sutvirtinimo mova
- Nereikia ruošti armatūros galų
- Varžtai su iš anksto nustatyto sukimo momento šlyties galvute patikimai patvirtina tinkamą montavimą
- Efektyvus ir ekonomiškas montavimas naudojant standartinius įrankius ir su mažais iš anksto nustatytais šlyties varžtais
- Platus standartinių lizdų, redukcinių ir galinių inkarų asortimentas leidžia patikimai planuoti ir pritaikyti įvairiose situacijose
- Ypač tinka renovacijos ir praplėtimo projektams
Techninė informacija
MBT sutvirtinimo mova
- Suspaudimo ir įtempimo jungtys su trinties fiksavimu
- 12–40 mm skersmuo
- Patvirtinta DIBt* statybos institucijos
- Patvirtinta įvairių diametrų ir tipų armatūriniam plienui
- Taip pat patvirtinta daugiausia nestatinėms apkrovoms
- Įvairių šalių patvirtinimai ir tyrimų ataskaitos užtikrina naudojimą pagal tarptautinius standartus
* Vokietijos statybos inžinerijos institutas
HSC strypo jungtis
- 12–25 mm skersmuo
- Ąselės atskiriamos kolonose ir gervėse (nekirskite jungties)
- Kūginis sriegis minimaliam sriegio prasisukimui
- Patvirtinta daugiausia statinėms apkrovoms, daugiausia nestatinėms apkrovoms
- Patogi naudoti, nemokama gervių projektavimo programinė įranga. Patikrinama statinė išvestis su prekių sąrašu
- Galimas aukštas armavimo lygis naudojant nuo galvos iki galvos ir kelių eilių armatūros išdėstymą
