Smūgio garso izoliacija

1. Laiptų aikštelės akustinis izoliavimas
2. Laiptų pakopos akustinis izoliavimas
3. Šoninis laiptų ir laiptinės sienos izoliavimas
4. Surenkamųjų betoninių laiptų ir pirmo aukšto plokštės akustinis izoliavimas
5. Surenkamojo arba vietoje liejamo betono laiptų elemento izoliavimas nuo vietoje liejamo betono aikštelės

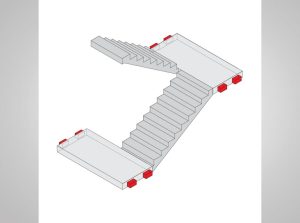

Laiptų aikštelės plokštės izoliavimas

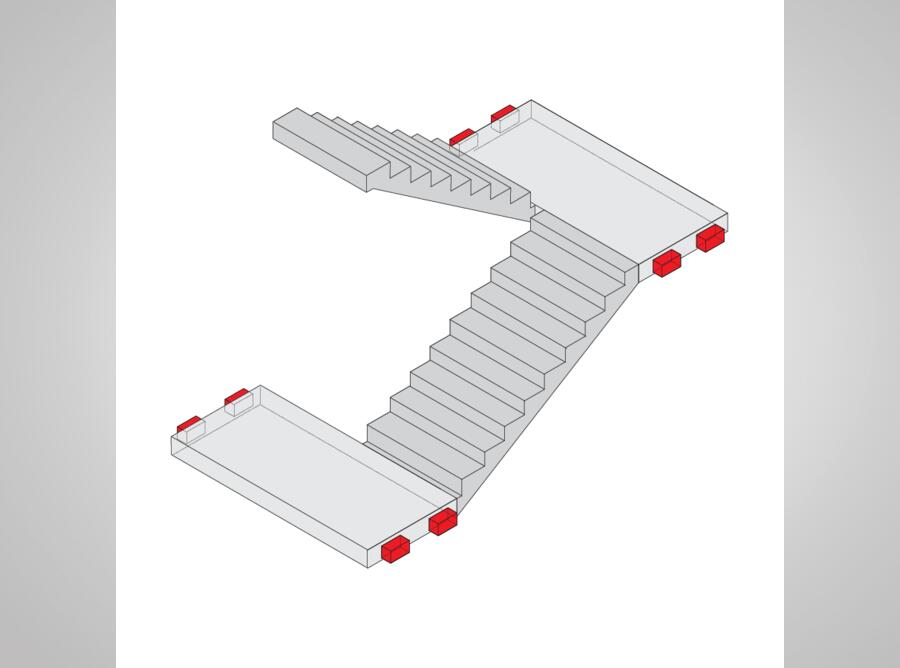

„HBB bi-Trapez-Box“ smūgio garso izoliacinis elementas, skirtas montuoti vietoje arba ant surenkamųjų betoninių laiptų aikštelės plokščių

„HBB HALFEN bi-Trapez-Box“ naudojamas kaip taškinės apkrovos atrama laiptų aikštelėms. Apkrova perkeliama per elastomerines atramas. Laiptų aikštelės ir laiptai monolitiškai sujungti. Smūgio garso izoliacija įrengiama tarp laiptų aikštelės ir pastato. „HBB HALFEN bi-Trapez-Box“ gali būti naudojamas tiek su liejamais, tiek su surenkamaisiais betoniniais elementais; skirtas naudoti su betoninėmis arba mūrinėmis sienomis.

Surenkamo laiptų elemento akustinis atjungimas

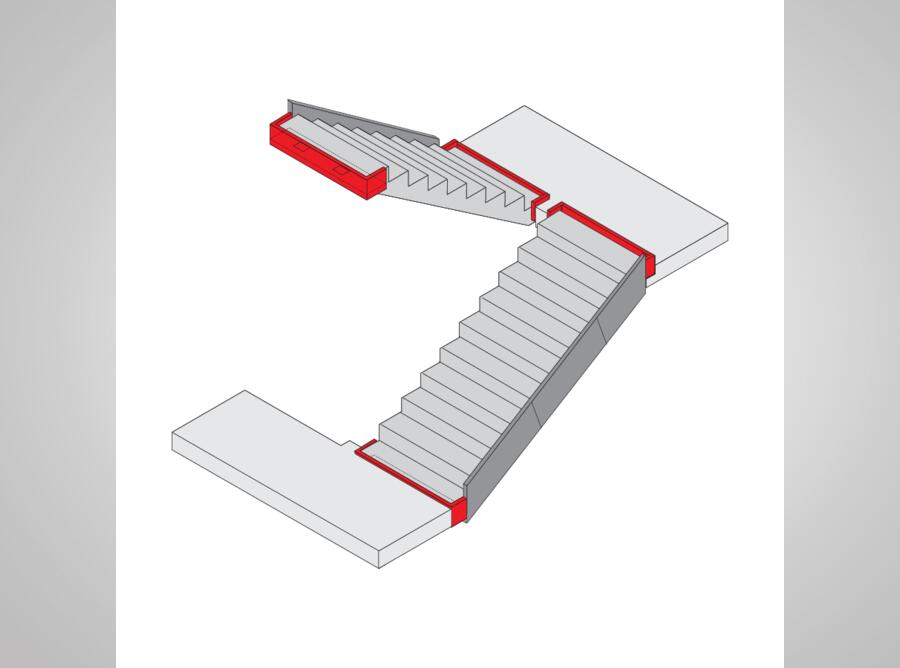

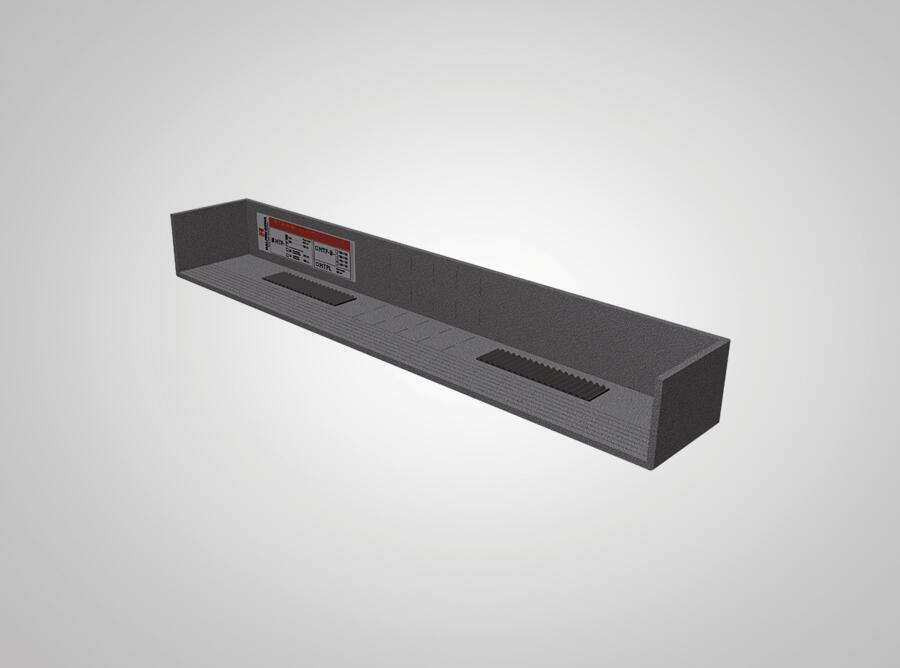

HTF smūgio garso izoliacijos elementas, skirtas tvirtinant surenkamuosius betoninius laiptus prie laiptų aikštelės plokščių

HALFEN HTF smūgio garso izoliacijos elementai tinka surenkamiems laiptams nuo in situ arba surenkamų betoninių laiptų aikštelių plokščių atskirti. Apkrova perkeliama per elastomerines atramas. Aikštelės su plūdriuoju išlyginamuoju sluoksniu šiuo atveju monolitiškai jungiamos su pastatu, smūgio garso izoliacija įrengiama tarp aikštelių ir laiptų.

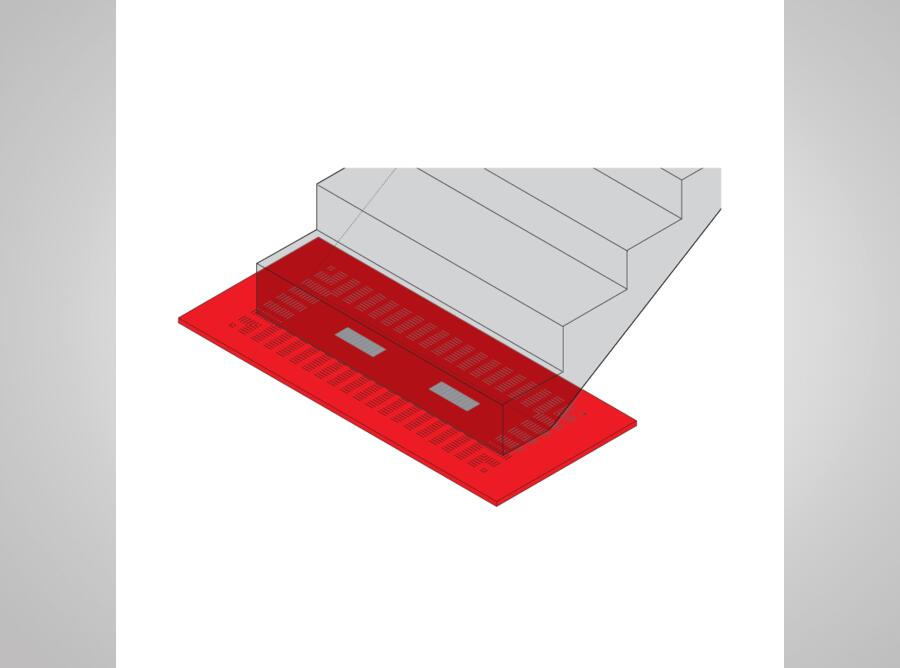

HTF-B smūgio izoliacijos elementas, skirtas akustiniam surenkamųjų betoninių laiptų ir pirmo aukšto plokštės atjungimui

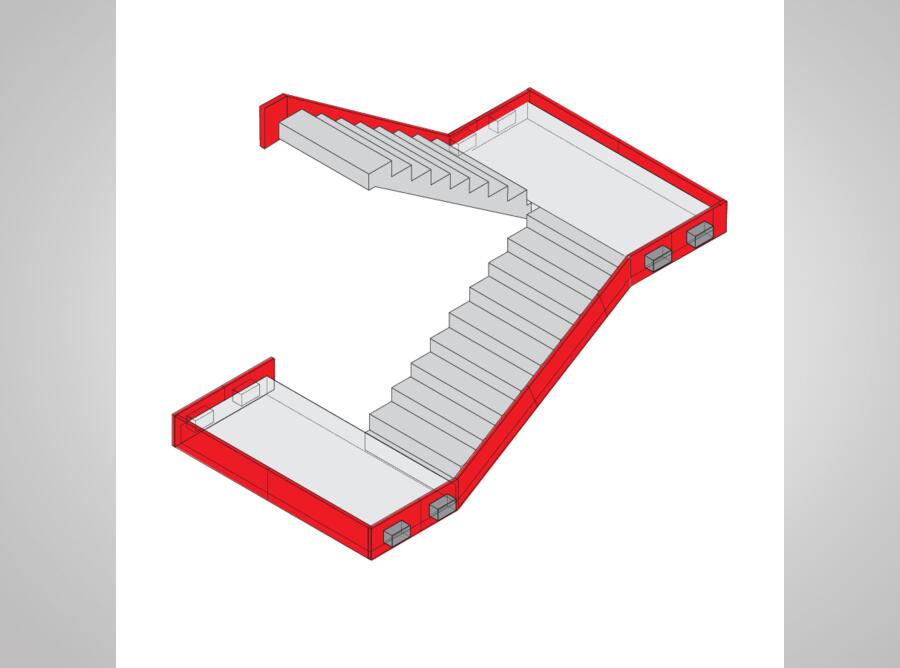

HTPL jungties elementas, skirtas šoniniam laiptų pakopos ir laiptinės sienos izoliavimui

Vietoje lietų laiptų elemento akustinis izoliavimas

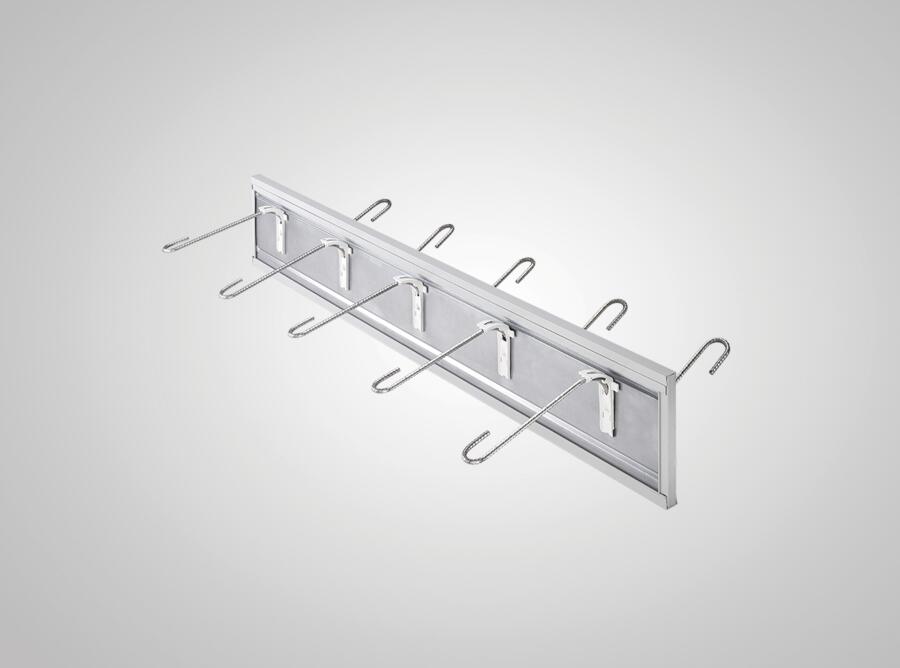

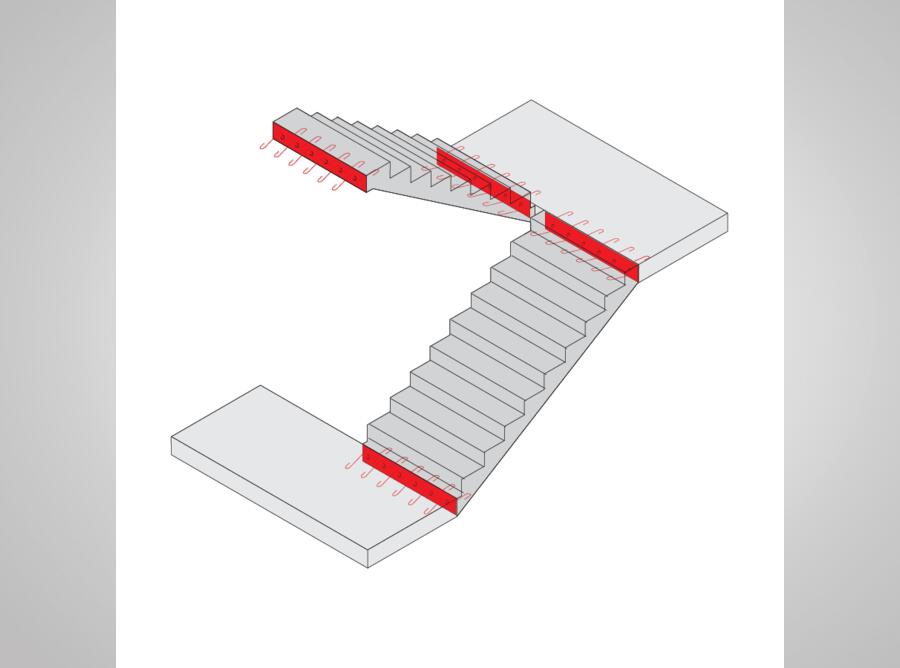

HTT smūgio garso izoliacijos elementas, skirtas betoninių arba surenkamų laiptų prijungimui prie in situ betoninės aikštelės

HALFEN HTT smūgio garso izoliacijos elementai tinka statybvietėje ir surenkamiems betoniniams laiptams į vietoje išlietas laiptų plokštes, kuriose vyrauja statinė apkrova. HTT elementai perduoda šlyties ir horizontalias apkrovas.

„HBB bi-Trapezoid-Box“

• Aukštos kokybės bi-trapeciniai guoliai su bendru statybos institucijos leidimu
• Maksimalus universalumas su trimis atramų plokščių aukščiais (d = 16/18/20 cm)
• Patikimas planavimas su sumontuotų elementų tipo bandymu
• Geros garso izoliacinės savybės esant įvairioms atraminėms apkrovoms
• Paprastas ir greitas montavimas sumažina bendrą statybos laiką

HTF smūgio garso izoliacijos elementas

• Geros garso izoliacijos savybės esant įvairioms guolių apkrovoms
• „bi-Trapez-bearings®“ guoliai su bendru statybos institucijos leidimu
• Pritaikomi bet kokio pločio laiptams – galimi elementų pločiai nuo 100 iki 120 cm. Plotis reguliuojamas pagal poreikį naudojant izoliaciją ir atramines juostas

HTT smūgio garso izoliacijos elementas

• Patikrinto tipo patikimas planavimas
• Maksimali sauga su priešgaisrinėmis savybėmis iki R120 (F120) atsparumo ugniai klasės
• Universalumas bet kokioje situacijoje – galimi trys skirtingi apkrovos lygiai
• Tinka 90–200 cm pločio laiptams
• Paprasti standartizuoti užpildo elementai, skirti padidinti elementų plotį

„HBB bi-Trapezoid-Box“

• Laiptų aikštelės, pagamintos iš vietoje lieto betono

„bi-Trapez bearing®“

• Bendrasis statybos valdybos pritarimas Z-16.32-45
• Patikimas poveikio vertinimas: Pranešimas Nr. 2729/1054, IBMB Braunschweig
• Pėdos smūgio garso izoliacijos pagerinimas: ne daugiau 23 dB
• Statybinių medžiagų klasė B2 pagal DIN 4102

Apsauga nuo ugnies

• Priešgaisrinė apsauga išbandyta:Priešgaisrinės apsaugos įvertinimas F90 Nr. 3799/7357-AR, IBMB Braunschweig

Gaminių asortimentas

• Galima įsigyti trims aikštelės storiams d = 16 cm, 18 cm, 20 cm tinkamą dėžę
• įskaitant „bi-Trapez-Box®“ pagal apkrovą
• Polistireno užpildas, apsauginis kartono įdėklas, keturios specialios vinys

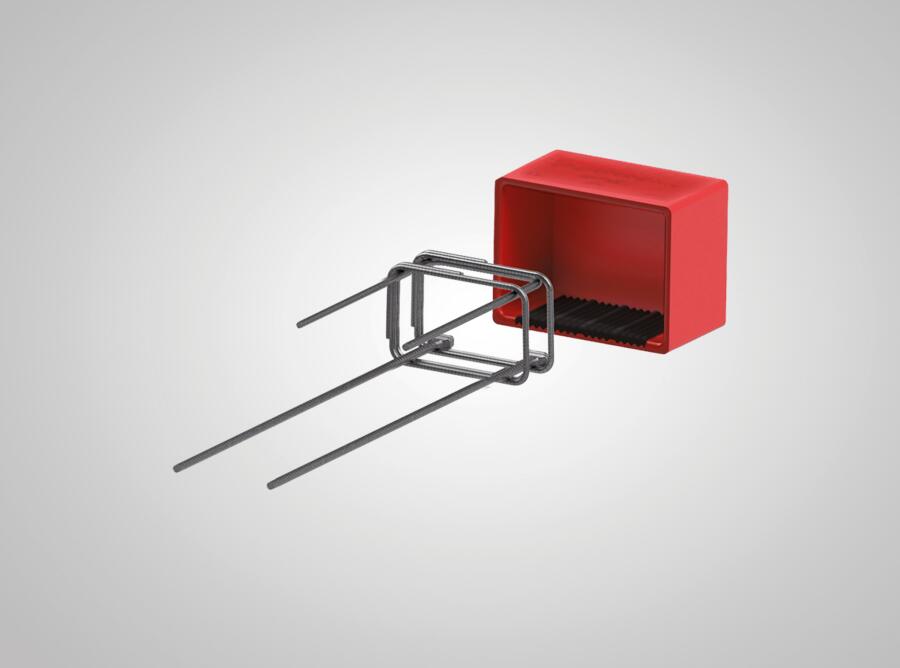

„HBB-Reinforcement cage-Q-Unit“

• Armavimo narvas, plieninis B500 i
• Tipo bandymas Nr. S-WUE 150270, LGA Würzburg
• Priešgaisrinės saugos klasifikacija: R90 pagal DIN EN 1992-1-2
• Galimi trys grindų plokščių storiai (d=16/18/20 cm).

HTF smūgio garso izoliacijos elementas

• Vietoje išlietas betonas arba surenkamas elementas
• Laiptų aikštelės plokštė

Priedai:

• HTF izoliacija – arba izoliacijos segmentas, skirtas pločiui padidinti vietoje

Inventorius:

• „bi-Trapez-Box®“

Medžiaga:

• Putplastis su statybinių medžiagų klasifikacija B2 pagal DIN 4102

Gaminių asortimentas:

• Plotis nuo 100 cm iki 120 cm (laiptų aikštelės plotis)

HTT smūgio garso izoliacijos elementas

• Vietoje išlietas betonas arba pusiau surenkamas elementas
• Laiptai kaip betoninis arba surenkamas elementas

Akustinis įvertinimas:

• Akustinis techninis įvertinimas: Pėdos smūgio garso lygio skirtumas ∆L = 12 dB pagal bandymo ataskaitą 2027/7205-1-Re, IBMB Braunschweig

Apsauga nuo ugnies:

• Priešgaisrinės saugos įvertinimas: F90/F120 arba R90/R120 pagal ataskaitą GA-2017/128, IBB GmbH

Tipas patikrintas:

• S-WUE 040519, LGA Würzburg

Medžiagos:

• Cinkuotas metalas, mineralinio pluošto izoliacinė medžiaga, nesustiprinta elastomero atrama su bendru statybos institucijos leidimu, armatūros plienas B500NR

Gaminių asortimentas:

• Trys keliamosios galios laiptų pločiui nuo 90 iki 200 cm ir laiptų aukščiui nuo 16 iki 25 cm
